止回阀 高压升降式止回阀
更新：2022/8/19 13:38:14 点击：
- 品牌： 工开阀门
- 型号： H61Y,H61H
产品介绍
H61Y,H61H高压升降式止回阀
支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。
H61Y,H61H高压升降式止回阀特点：
1．设计制造与验收按火力发电阀门标准ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531标准规定。
2、结构长度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221标准规定或按用户要求。
3、压力-温度等级按E101、JB/T3595 API598 GB9131 标准规定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25标准规定或按用户配管尺寸要求。
H61Y,H61H高压升降式止回阀性能：
|
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力 |
工作温度（度） |
适用介质 |
|||
|
强度 |
密封（液） |
P54 |
P55 |
P57 |
|||
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸气、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
||
|
20.0 |
30.0 |
22.0 |
|
|
|
||
|
25.0 |
37.5 |
27.5 |
|
|
|
||
|
32.0 |
48.0 |
36.0 |
|
|
|
||
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
||
|
P5417 |
48.0 |
36.0 |
17 |
|
|
||
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
|
P5514 |
48.0 |
36.0 |
|
14 |
|
||
|
P5517 |
53.0 |
39.0 |
|
17 |
|
||
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
|
P5714 |
55.0 |
40.0 |
|
|
14 |
||
|
P5717 |
60.0 |
44.0 |
|
|
17 |
||
H61Y,H61H高压升降式止回阀零部件材料表：
|
型号 |
零件名称 |
|||||||
|
阀体 |
阀瓣 |
弹簧 |
阀杆 |
填料 |
压板 |
阀盖 |
锁紧螺母 |
|
|
H61Y-250 |
碳钢 |
碳钢 |
弹簧钢 |
不锈钢 |
柔性石墨 |
碳钢 |
碳钢 |
优质碳素钢 |
|
H61Y-P54100V |
铬钥钒钢 |
铬钥钒钢 |
弹簧钢 |
铬钥钒钢 |
柔性石墨 |
铬钥钒钢 |
铬钥钒钢 |
铬钥钢 |

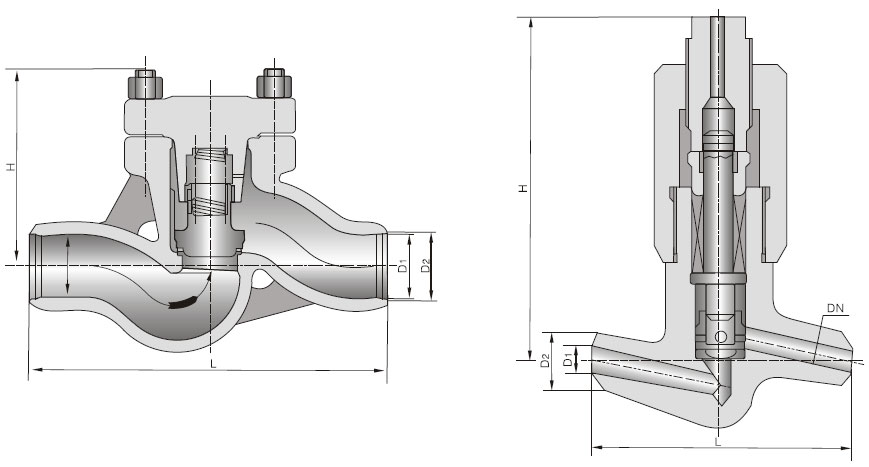

H61Y,H61H高压升降式止回阀结构：（图）
H61Y,H61H高压升降式止回阀外观尺寸：
|
公称通径DN(mm) |
尺寸（mm） |
|||
|
D1 |
D2 |
L |
H |
|
|
10 |
12 |
23 |
120 |
105 |
|
20 |
27 |
45 |
135 170 |
125 |
|
25 |
28 |
46 |
135 200 170 |
124 |
|
32 |
30 |
50 |
180 200 |
250 |
|
40 |
38 |
60 |
230 |
300 |
|
50 |
61 |
80 |
350 320 |
350 |
|
65 |
69 |
90 |
260 370 |
380 |
|
80 |
84 |
118 |
340 400 430 |
330 |
|
100 |
113 |
138 |
410 455 560 |
390 |
|
150 |
150 |
190 |
750 |
428 |
|
175 |
186 |
239 |
900 |
518 |
|
200 |
201 |
260 |
950 |
|
H61Y,H61H高压升降式止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
