电磁阀 通用电磁阀
更新：2022/8/1 13:41:44 点击：
- 品牌： 工开阀门
- 型号： ZCL通用电磁阀
产品介绍
ZCL通用电磁阀
适用于无压差或低压力系统,如压力低于1.6MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。
重新设计,采用球面过度,小阻力提高流通能力
ZCL通用电磁阀特点：
1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
2.零压力亦能打开主阀，低压差流量大，适用范围广
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
5.采用精铸铜体,外观精巧美观
ZCL通用电磁阀技术参数：
|
参数/型号 |
ZCL-1 |
ZCL-2 |
ZCL-1Y |
ZCL-2Y |
||||
|
工作压力(Mpa) |
0～0.8 |
|||||||
|
介质种类 |
空气 |
蒸汽 |
水油 |
热水 |
||||
|
介质温度(℃) |
≤60 |
≤180 |
≤60 |
≤180 |
||||
|
电源电压 |
AC220V、DC24V其余规格可特殊订货 |
|||||||
|
流量系数(Kv) |
按JB/T7352-94 |
|||||||
|
功率(W) |
≤50 |
|||||||
|
环境温度(℃) |
-40～+60 |
|||||||
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
||

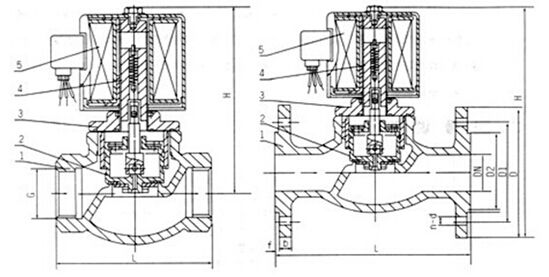

ZCL通用电磁阀结构：（图）
ZCL通用电磁阀外观尺寸：
|
通径 |
内螺纹 |
内螺纹连接 |
法兰连接 |
||
|
外形尺寸 |
外形尺寸 |
||||
|
G |
L |
H |
L |
H |
|
|
15 |
1/2 |
89 |
168 |
101 |
185 |
|
20 |
3/4 |
101 |
195 |
105 |
210 |
|
25 |
1 |
101 |
195 |
107 |
219 |
|
32 |
11/4 |
112 |
206 |
122 |
240 |
|
40 |
11/2 |
127 |
225 |
146 |
248 |
|
50 |
2 |
127 |
225 |
150 |
225 |
ZCL通用电磁阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
