蝶阀 通风蝶阀
更新：2022/9/7 16:50:08 点击：
- 品牌： 工开阀门
- 型号： D41W
产品介绍
D41W通风蝶阀：
驱动力矩小，启闭灵活，操作方便。阀体上设置有密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热胀冷缩造成的卡死现象。上海高阀生产的TD41W手柄操作通风蝶阀可配备多种驱动装置，如手动装置，涡轮传动装置，起动装置，电动装置。通风蝶阀用于冶金、石化、电力、建材、矿山等工业管线，对介质气体起控制或调节作用。
D41W通风蝶阀特点：
1、D41W通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。
2、此阀门采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。
3、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
D41W通风蝶阀性能：
|
公称压力 |
0.05MPa |
介质温度 |
-30℃～350℃ |
|
强度试验 |
0.1MPa |
适用介质 |
冷热风，烟气 |
|
介质流速 |
25m/s |
泄漏率 |
3％ |
D41W通风蝶阀零部件材料表：
|
零件名称 |
阀体 |
蝶板 |
阀油 |
|
材料 |
炭钢 |
炭钢 |
炭钢、不锈钢 |

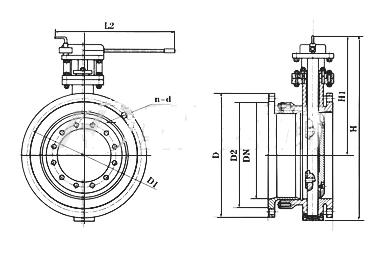

D41W通风蝶阀结构：（图）
D41W通风蝶阀外观尺寸：
|
DN |
D |
D1 |
L |
L1 |
n-Фd |
b |
H1 |
|
150 |
240 |
210 |
100 |
377 |
8-12 |
8 |
250 |
|
200 |
290 |
260 |
100 |
426 |
8-12 |
8 |
250 |
|
250 |
345 |
310 |
120 |
485 |
8-12 |
10 |
350 |
|
300 |
405 |
370 |
120 |
539 |
8-14 |
10 |
350 |
|
350 |
455 |
420 |
140 |
539 |
12-18 |
10 |
350 |
|
400 |
505 |
470 |
140 |
652 |
12-18 |
10 |
450 |
|
450 |
570 |
530 |
160 |
781 |
16-18 |
10 |
450 |
|
500 |
620 |
580 |
160 |
835 |
16-18 |
10 |
450 |
|
600 |
720 |
680 |
180 |
946 |
16-18 |
12 |
550 |
|
700 |
820 |
780 |
180 |
1044 |
16-18 |
12 |
550 |
|
800 |
920 |
880 |
200 |
1159 |
16-18 |
12 |
550 |
D41W通风蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
