蝶阀不锈钢日标蝶阀

更新：2022/8/5 15:58:01 点击：

品牌：工开阀门
型号： D373H

产品介绍

D373H不锈钢日标蝶阀

采用三维偏心斜锥形阀座密封，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧功能，这样密封性可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。该蝶阀结构特点排除了其他类型蝶阀开过位而不能密封的缺点，且在高曙下能正常使用，克服了其它类型阀门在高温使用时因热膨胀而容易泄漏的缺点。该蝶阀耕具使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐腐蚀、使用寿命长。

D373H不锈钢日标蝶阀制造标准：

法兰连接尺寸	JIS B2212 、JIS B2213、JIS B2214
结构长度	JIS B2002-1987
压力试验:	JIS B2003-198

D373H不锈钢日标蝶阀技术参数：

公称通径	DNmm	2″～48″	2″～48″
公称压力	PNMPa	10K	20K
试验压力 PsMPa	强度试验	1.5	3．0
试验压力 PsMPa	密封试验	1.1	2．2
适用介质	水、蒸汽、油品、海水等
适用温度	-29～550℃

D373H不锈钢日标蝶阀零部件材料表：

零件名称	材料
阀体	WCB、304、316、316SS、CF8M
阀板	WCB、304、316、316SS、CF8M
阀杆	304、316、2Crl3、1Crl8Ni9Ti
密封圈	304、316、氟塑料
填料	柔性石墨、氟塑料
传动方式	手柄、蜗轮、气动、电动等

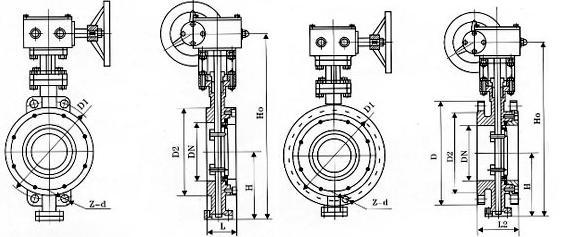

D373H不锈钢日标蝶阀结构：（图）

D373H不锈钢日标蝶阀外观尺寸：

公称通径		长度	外形尺寸参考值							连接尺寸标准值
公称通径		长度	H	D373H			D673H			10K
mm	inch	L	H	H1	A1	B1	H2	A2	B2	D1	Z-d
50	2	43	112	350	180	200	625	245	72	120	4-19
65	21/2	46	115	370	180	200	625	245	72	140	4-19
80	3	49	120	380	180	200	645	245	72	150	8-19
100	4	56	138	420	180	200	675	355	92	175	8-19
125	5	64	164	460	180	200	715	355	92	210	8-23
150	6	70	175	555	270	280	800	355	92	240	8-23
200	8	71	208	605	270	280	850	250	170	290	12-23
250	10	76	243	680	270	280	925	250	170	355	12-25
300	12	83	283	800	380	420	1035	450	220	400	16-25
350	14	92	310	835	380	420	1070	450	220	445	16-25
400	16	102	340	915	450	470	1190	450	220	510	16-27
450	18	114	380	960	480	490	1250	650	280	565	20-27
500	20	127	410	1020	480	490	1290	650	280	620	20-27
600	24	154	470	1225	480	490	1455	850	380	730	24-33
700	28	165	550	1355	640	660	1585	850	380	840	24-33
800	32	190	640	1470	640	660	1700	1250	380	950	28-33
900	36	203	710	1545	750	860	1965	1250	380	1050	28-33
1000	40	216	770	1 795	850	900	2015	1250	380	1160	28-39
1200	48	254	890	1965	850	900	2250	1250	380	1380	32-39
