闸阀 焊接式真空闸阀
更新：2022/8/23 9:48:23 点击：
- 品牌： 工开阀门
- 型号： NKZ61H/Z64H
产品介绍
NKZ61H/Z64H焊接式真空闸阀特点：
1）启闭时较省力，是与焊接真空截止阀相比而言，因为无论是开或闭，阀板运动方向均与介质流动方向相垂直；
2）流动阻力小，阀体内部介质通道是直通的，介质成直线流动，流动阻力小；
3）高度大，启闭时间长，阀板的启闭行程较大，降是通过螺杆进行的；
4）水锤现象不易产生，原因是关闭时间长；
5）介质可向两侧任意方向流动，易于安装，焊接真空截止阀通道两侧是对称的；
6）结构长度(系壳体两连接端面之间的距离)较小；
7）密封面易磨损，影响使用寿命，启闭时，阀板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命；
NKZ61H/Z64H焊接式真空闸阀性能：
|
公称压力 |
试验压力/MPa |
||
|
壳体强度试验 |
上密封试验 |
密封试验 |
|
|
2.5 |
3.8 |
2.8 |
2.8 |
|
4.O |
6.0 |
4.4 |
4.4 |
|
6.4 |
9.6 |
70 |
7.O |
|
1O.O |
15O |
11.O |
11.O |
NKZ61H/Z64H焊接式真空闸阀零部件材料表：
|
零件名称 |
阀体、阀盖 |
阀杆 |
闸板 |
密封面 |
阀杆螺母 |
填料 |
紧固件 |
|
NKZ61H |
WCB |
2Crl3 |
25 |
H：合金钢 |
铝青铜 |
膨胀复合石墨 |
优质碳钢 |
|
NKZ61H |
铬钼钢 |
20CrlMo1VA |
铬钼钢 |
Y：硬质合金 |
铬钼钢 |
NKZ61H/Z64H焊接式真空闸阀结构：（图）

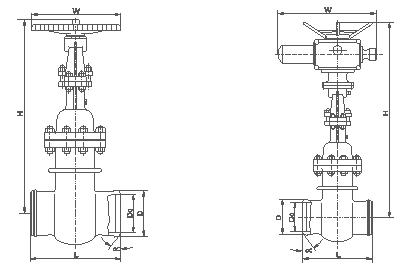

NKZ61H/Z64H焊接式真空闸阀外观尺寸：
|
公称通径 |
公称压力 |
主要外形尺寸和连接尺寸/mm |
重量/kg |
|||||
|
L |
H |
D |
D0 |
∝ |
W |
|||
|
50 |
2.5 |
250 |
345 |
64 |
49 |
37o30' |
250 |
24 |
|
65 |
270 |
395 |
82 |
66 |
37o30' |
250 |
36 |
|
|
80 |
280 |
425 |
95 |
78 |
37o30' |
300 |
52 |
|
|
100 |
300 |
51O |
117 |
100 |
37o30' |
300 |
67 |
|
|
125 |
325 |
570 |
144 |
125 |
37o30' |
350 |
95 |
|
|
150 |
350 |
725 |
172 |
151 |
37o30' |
350 |
135 |
|
|
200 |
400 |
820 |
223 |
201 |
37o30' |
400 |
210 |
|
|
250 |
450 |
890 |
278 |
253 |
37o30' |
450 |
300 |
|
|
300 |
500 |
1070 |
330 |
303 |
37o30' |
550 |
395 |
|
|
350 |
550 |
1320 |
382 |
351 |
37o30' |
650 |
530 |
|
|
400 |
600 |
1450 |
432 |
398 |
37o30' |
750 |
685 |
|
|
450 |
650 |
1560 |
484 |
450 |
37o30' |
750 |
906 |
|
|
500 |
700 |
1720 |
535 |
498 |
37o30' |
850 |
1130 |
|
|
600 |
809 |
1880 |
638 |
600 |
37o30' |
900 |
1387 |
|
|
700 |
900 |
2083 |
738 |
700 |
37o30' |
950 |
1894 |
|
|
800 |
1OOO |
2590 |
840 |
800 |
37o30' |
1000 |
2621 |
|
|
50 |
4.0 |
250 |
345 |
64 |
48 |
37o30' |
300 |
30 |
|
65 |
270 |
395 |
82 |
66 |
37o30' |
300 |
42 |
|
|
80 |
280 |
425 |
95 |
78 |
37o30' |
350 |
57 |
|
|
100 |
300 |
51O |
117 |
1OO |
37o30' |
350 |
75 |
|
|
125 |
325 |
570 |
144 |
125 |
37o30' |
400 |
105 |
|
|
150 |
350 |
725 |
172 |
151 |
37o30' |
400 |
150 |
|
|
200 |
400 |
820 |
223 |
199 |
37o30' |
450 |
232 |
|
|
250 |
450 |
890 |
278 |
251 |
37o30' |
550 |
330 |
|
|
300 |
500 |
1070 |
330 |
301 |
37o30' |
650 |
430 |
|
|
350 |
550 |
1320 |
382 |
349 |
37o30' |
750 |
570 |
|
|
400 |
600 |
1450 |
432 |
396 |
37o30' |
850 |
730 |
|
NKZ61H/Z64H焊接式真空闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
