闸阀 铁制明杆闸阀
更新：2022/8/30 9:29:22 点击：
- 品牌： 工开阀门
- 型号： Z41T、Z41W、Z41H
产品介绍
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铜合金（Z41T）、铸铁（Z41W）、Cr13 系不锈钢（Z41H），公称压力 PN10~PN40，阀体材料为铸铁的闸阀。
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z41T-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41T-16Z |
16 |
1.6 |
-20~120 |
水、非腐蚀性液体、饱和蒸汽 |
|
Z41T-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
CZ41W-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41W-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-10 |
10 |
1.0 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16 |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-16Q |
16 |
1.6 |
0~200 |
水、蒸汽、油品 |
|
Z41H-25Q |
25 |
2.5 |
0~200 |
水、蒸汽、油品 |
|
Z41H-40Q |
40 |
4.0 |
0~200 |
水、蒸汽、油品 |
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀零部件材料表：
|
型号 |
材料 |
||
|
阀体、阀盖、闸板 |
阀杆 |
手轮 |
|
|
Z41T-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41T-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41T-16Z |
铸铁 |
黄铜 |
- |
|
Z41T-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41W-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
CZ41W-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41W-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-10 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41H-16 |
灰铸铁 |
不锈钢 |
铸铁 |
|
Z41H-16Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-25Q |
球墨铸铁 |
不锈钢 |
铸铁 |
|
Z41H-40Q |
球墨铸铁 |
不锈钢 |
铸铁 |

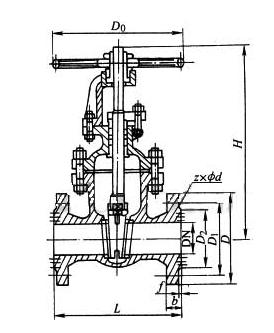

Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀结构：（图）
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
b |
f |
H关 |
H开 |
D0 |
|
50 |
180 |
160 |
125 |
100 |
4×Φ18 |
20 |
3 |
295 |
346 |
180 |
|
65 |
190 |
180 |
145 |
120 |
4×Φ18 |
20 |
3 |
323 |
408 |
180 |
|
80 |
203 |
195 |
160 |
135 |
4×Φ18 |
22 |
3 |
377 |
465 |
200 |
|
100 |
230 |
215 |
180 |
155 |
8×Φ18 |
22 |
3 |
433 |
542 |
200 |
|
125 |
255 |
250 |
210 |
184 |
8×Φ18 |
24 |
3 |
527 |
662 |
240 |
|
150 |
267 |
280 |
240 |
210 |
8×Φ23 |
24 |
3 |
596 |
754 |
240 |
|
200 |
330 |
335 |
295 |
265 |
8×Φ23 |
26 |
3 |
772 |
984 |
320 |
|
250 |
380 |
390 |
350 |
320 |
12×Φ23 |
28 |
3 |
904 |
1168 |
320 |
|
300 |
420 |
440 |
400 |
368 |
12×Φ23 |
28 |
4 |
1045 |
1357 |
400 |
|
350 |
450 |
500 |
460 |
428 |
16×Φ32 |
30 |
4 |
1177 |
1542 |
400 |
|
400 |
480 |
565 |
515 |
482 |
16×Φ25 |
32 |
4 |
1345 |
1795 |
500 |
|
450 |
510 |
615 |
565 |
532 |
20×Φ25 |
32 |
4 |
1510 |
1975 |
640 |
|
500 |
540 |
670 |
620 |
585 |
20×Φ25 |
34 |
4 |
1615 |
2102 |
640 |
|
600 |
600 |
780 |
725 |
685 |
20×Φ30 |
36 |
5 |
2120 |
2740 |
729 |
Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
