止回阀 电站止回阀
更新：2022/9/5 15:26:03 点击：
- 品牌： 工开阀门
- 型号： H64Y
产品介绍
H64Y电站止回阀
适用于Class1500～2500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。电站止回阀的阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为对焊连接，适应不同的接管要求。
H64Y电站止回阀特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀门高温耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。
H64Y电站止回阀性能：
|
口 径 |
DN15～600mm |
|
压 力 |
PN25.0～32.0MPa |
|
温 度 |
≤540℃ |
|
材 料 |
增强柔性石墨、硬质合金 |
|
设计标准 |
E101、JB/T3595-93 |
H64Y电站止回阀零部件材料表：
|
阀 体 |
WCB、25 |
2Cr1MoV |
WC6 |
WC9 |
|
阀 盖 |
25 |
12CrMoV |
||
|
阀 瓣、阀 座 |
25堆STL钴基硬质合金 |
12CrMoV STL钴基硬质合金 |
||
|
密封环 |
增强柔性石墨 |
|||

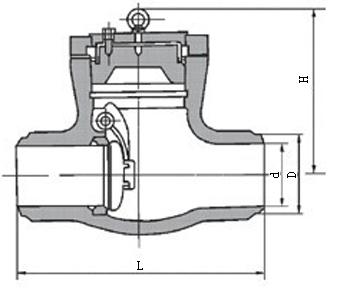

H64Y电站止回阀结构：（图）
H64Y电站止回阀外观尺寸：
|
公称通径PNS(in) |
外形尺寸和连接尺寸 |
重量 |
||
|
d |
L |
H |
|
|
|
21/2 |
50 |
330 |
240 |
40 |
|
3 |
60 |
368 |
305 |
60 |
|
4 |
80 |
457 |
315 |
95 |
|
5 |
96 |
533 |
409 |
170 |
|
6 |
118 |
610 |
465 |
186 |
|
8 |
147 |
762 |
528 |
415 |
|
10 |
180 |
914 |
613 |
658 |
|
12 |
222 |
1041 |
680 |
1200 |
|
14 |
254 |
1118 |
745 |
1638 |
H64Y电站止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
