闸阀 不锈钢闸阀
更新：2022/8/30 11:28:30 点击：
- 品牌： 工开阀门
- 型号： Z15W-16
产品介绍
Z15W-16R、Z15W-16P 型不锈钢闸阀
手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20~180℃，公称通径 DN15~DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。
Z15W-16R、Z15W-16P 型不锈钢闸阀性能：
|
型号 |
PN |
工作压力 (MPa) |
适用温度 (℃) |
适用介质 |
|
Z15W-16R |
16 |
1.6 |
-20~180 |
水、轻微腐蚀性气液体、饱和蒸汽、直接饮水 |
|
Z15W-16P |
Z15W-16R、Z15W-16P 型不锈钢闸阀零部件材料表：
|
名称 |
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
材料 |
不锈钢 |
不锈钢 |
不锈钢 |
膨胀石墨 |

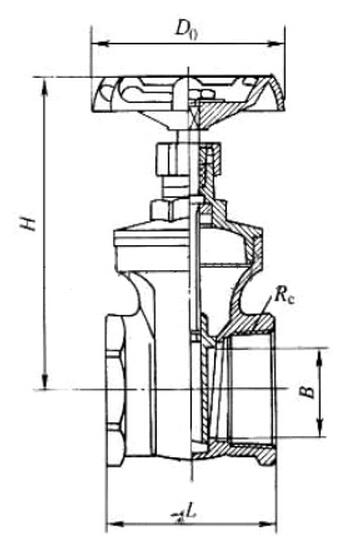

Z15W-16R、Z15W-16P 型不锈钢闸阀结构：（图）
Z15W-16R、Z15W-16P 型不锈钢闸阀外观尺寸：
|
DN |
Rc/in |
L |
B |
H |
D0 |
|
15 |
Rc1/2 |
56.5 |
15 |
94 |
70 |
|
20 |
Rc3/4 |
60 |
20 |
102 |
70 |
|
25 |
Rc1 |
68 |
25 |
114 |
80 |
|
32 |
Rc1¼ |
75.5 |
32 |
124 |
80 |
|
40 |
Rc1½ |
80 |
40 |
152.5 |
100 |
|
50 |
Rc2 |
90.5 |
50 |
169.5 |
100 |
Z15W-16R、Z15W-16P 型不锈钢闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
