安全阀 锅炉安全阀
更新：2022/8/1 15:09:09 点击：
- 品牌： 工开阀门
- 型号： A44Y、A48Y
产品介绍
A44Y、A48Y锅炉安全阀
适用于工作温度≤540℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。是一种由进口静压开启的自动泄压防护装置，它是压力容器最为重要的安全附件之一。
A44Y、A48Y锅炉安全阀特点：
当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的最终保护装置。
A44Y、A48Y锅炉安全阀性能：
|
公称通径： |
DN15～DN400 |
|
公称压力： |
1.6MPa～16.0MPa |
|
适用温度： |
-29ºC～+540ºC |
|
阀体材质： |
铸钢、不锈钢 |
A44Y、A48Y锅炉安全阀零部件材料表：
|
NO |
零件名称 |
材料 |
|
1 |
阀体 |
WCB |
|
2 |
阀座 |
ZG2Cr13 |
|
3 |
调节圈 |
ZG2Cr13 |
|
4 |
阀瓣 |
2Cr13 |
|
5 |
导向套 |
2Cr13 |
|
6 |
阀盖 |
ZG230-450 |
|
7 |
弹簧 |
50CrVA |
|
8 |
阀杆 |
2Cr13 |
|
9 |
扳手 |
ZG200-400 |
|
10 |
调整螺杆 |
45 |
|
11 |
保护罩 |
ZG200-400 |
|
12 |
密封面材料 |
"H"堆焊D507,"Y"堆焊Co基硬质合金 |

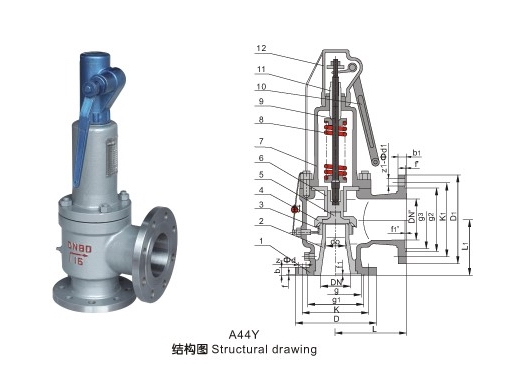

A44Y、A48Y锅炉安全阀结构：（图）
A44Y、A48Y锅炉安全阀外观尺寸：
1.6MPa
|
型号 |
公称通径 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-ød |
f |
L |
L1 |
H |
|
A48Y-16C |
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
25 |
16 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
|
32 |
20 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
3 |
115 |
100 |
411 |
|
|
40 |
25 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
3 |
120 |
110 |
472 |
|
|
50 |
32 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
3 |
135 |
120 |
532 |
|
|
65 |
40 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
3 |
160 |
140 |
556 |
|
|
80 |
50 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
3 |
170 |
135 |
561 |
|
|
100 |
65 |
220 |
180 |
|
155 |
20 |
3 |
|
8-18 |
3 |
195 |
175 |
667 |
|
|
125 |
80 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
3 |
210 |
190 |
857 |
|
|
150 |
100 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
3 |
255 |
230 |
915 |
|
|
200 |
125 |
340 |
295 |
|
265 |
26 |
3 |
|
12-23 |
3 |
300 |
260 |
1073 |
|
|
250 |
150 |
405 |
355 |
|
320 |
30 |
3 |
|
12-26 |
4 |
350 |
320 |
1307 |
|
|
300 |
220 |
460 |
410 |
|
375 |
30 |
4 |
|
12-26 |
4 |
370 |
350 |
1233 |
|
|
350 |
250 |
520 |
470 |
|
435 |
34 |
4 |
|
16-26 |
4 |
500 |
450 |
1711 |
|
|
400 |
280 |
580 |
525 |
|
485 |
36 |
4 |
|
16-30 |
4 |
500 |
450 |
1780 |
A44Y、A48Y锅炉安全阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
