截止阀 高压截止阀
更新：2022/9/1 13:08:22 点击：
- 品牌： 工开阀门
- 型号： J65Y-320V
产品介绍
J65Y-320V高压截止阀
的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的*线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
J65Y-320V高压截止阀特点：
(1)截止阀结构比闸阀简单，制造与维修都较方便。
(2)密封面不易磨损及擦伤，密封性好，启闭时阀瓣与阀体密封面之间无相对滑动，因而磨损与擦伤均 不严重，密封性能好，使用寿命长。
(3)启闭时，阀瓣行程小，因而截止阀高度比闸阀小，但结构长度比闸阀长。
(4)启闭力矩大、启闭较费力，启闭时间校长。
(5)流体阻力大，因阀体内介质通道较曲折，流体阻力大，动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时，一般采用顺流，介质从阀瓣下方向*；公称压力PN≥20MPa时，一般采用逆流，介质从阀瓣上方向*．以增加密封件能。使用时，截止阀介质只能单方向流动，不能改变流动方向。
(7)全开时阀瓣经常受冲蚀
J65Y-320V高压截止阀性能：
|
公称压力PN/Mpa |
试验压力ps/Mpa |
工作温度/℃ |
适用介质 |
|||
|
壳体 |
密封（液） |
上密封（液） |
密封（气） |
|||
|
32.0 |
48.0 |
35.2 |
35.2 |
0.6 |
≤450 |
水、蒸汽 |
J65Y-320V高压截止阀零部件材料表：
|
零件名称 |
阀体、阀盖 |
支架、手柄 |
填料 |
阀杆 |
阀瓣 |
阀杆螺母 |
|
材料 |
耐热钢 |
碳钢 |
柔性石墨 |
不锈钢 |
不锈钢堆焊硬质合金 |
铜 |

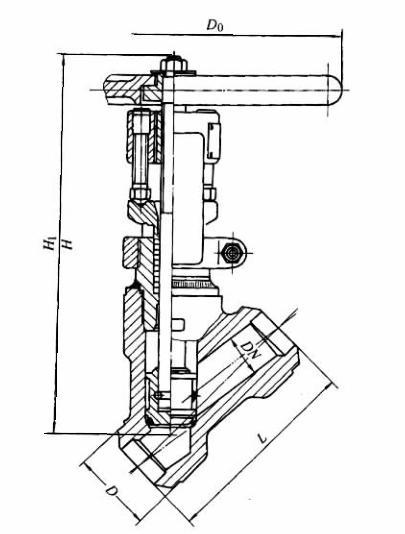

J65Y-320V高压截止阀结构：（图）
J65Y-320V高压截止阀外观尺寸：
|
公称通径DN/mm |
尺寸/mm |
重量/kg |
||||
|
L |
D |
H |
H1 |
D0 |
||
|
20 |
135 |
40 |
265 |
287 |
250 |
6.78 |
|
25 |
135 |
43 |
265 |
287 |
250 |
6.78 |
|
50 |
210 |
38 |
393 |
439 |
390 |
25.5 |
|
65 |
240 |
102 |
427 |
475 |
400 |
33 |
|
80 |
290 |
127 |
505 |
563 |
450 |
64.7 |
|
100 |
320 |
159 |
602 |
670 |
500 |
120 |
J65Y-320V高压截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
