PZ573H/PZ573X伞齿轮刀型闸阀

其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。

PZ573H/PZ573X伞齿轮刀型闸阀特点：

圆弧形状，而且一般都是呈锥状，像伞形，故名伞齿轮。伞齿轮传动效率高，传动比稳定，圆弧重叠系数大，承载能力高，传动平稳平顺，工作可靠，结构紧凑，节能省料，节省空间，耐磨损，寿命长，噪音小。

PZ573H/PZ573X伞齿轮刀型闸阀性能：

公称压	PN
壳体试验	1.5×PN
密封试验	1.1×PN
工作温度	橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ Rubber ≤80℃,PTFE≤180℃,hard sealing ≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

PZ573H/PZ573X伞齿轮刀型闸阀技术参数：

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄漏量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰

PZ573H/PZ573X伞齿轮刀型闸阀零部件材料表：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

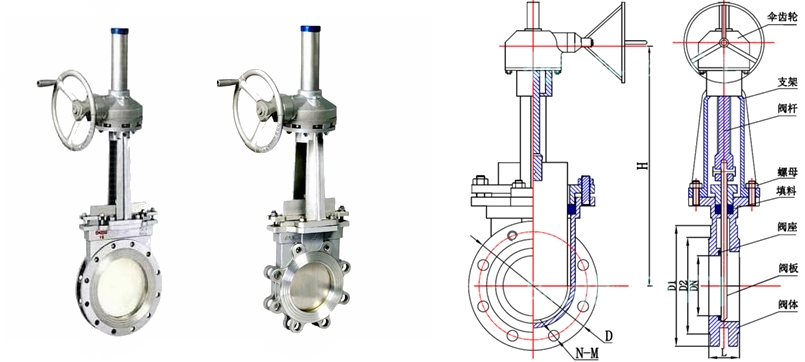

PZ573H/PZ573X伞齿轮刀型闸阀结构：（图）

PZ573H/PZ573X伞齿轮刀型闸阀外观尺寸：

主要外形及连接尺寸Profile and connection dimension									单位Unit:mm
PN	DN	L	D	H	N-M	PN	DN	L	D	H	N-M
0.6	50	48	160	335	4-16	1.0	50	48	160	335	4-16
	65	48	180	363	4-16		65	48	185	363	4-16
	80	50	195	395	4-16		80	50	200	395	8-16
	100	50	215	465	8-16		100	50	220	465	8-16
	125	57	245	530	8-16		125	57	250	530	8-16
	150	57	280	630	8-20		150	57	285	630	8-20
	200	70	335	750	8-20		200	70	340	750	12-20
	250	70	390	900	12-20		250	70	405	900	12-22
	300	76	440	1125	12-20		300	76	460	1125	12-22
	350	76	500	1260	16-20		350	76	520	1260	16-22
	400	89	565	1450	16-22		400	89	580	1450	16-27
	450	89	615	1600	20-22		450	89	640	1600	20-27
	500	114	670	1820	20-22		500	114	715	1820	20-30
	600	114	780	2300	20-27		600	114	840	2300	20-36
	700	130	895	2600	24-27		700	130	910	2600	24-36
	800	130	1010	3000	24-30		800	130	1025	3000	24-36
	900	140	1110	3400	28-30		900	140	1125	3400	28-36
	1000	216	1220	3800	28-30		1000	216	1255	3800	28-42
	1200	254	1450	4300	32-36		1200	254	1485	4300	32-48
