闸阀 保温闸阀
更新：2022/8/8 15:23:02 点击：
- 品牌： 工开阀门
- 型号： BZ41H
产品介绍
BZ41H保温闸阀
主要用于石油、化工、冶金、制药等各类系统中，适用于公称压力PN1.6~6.4MPa（国标）150LB~300LB-600LB（美标）工作温度-29~425℃（碳钢）、-40~500℃（不锈钢）的管路上作启闭用。该阀门的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
BZ41H保温闸阀特点：
1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
BZ41H保温闸阀制造标准：
|
设计制造 |
结构长度 |
连接法兰 |
压力温度等级 |
试验与检验 |
|
GB12234 -89 |
GB12221-89 |
ANSI B16.5 |
GB9131 |
JB/T 9092 |
BZ41H保温闸阀零部件材料表：
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
WCB |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
1Cr13 |
|
阀杆 |
1Cr18Ni9Ti |
ooCr18Ni10 |
1Cr18Ni12Mo2Ti |
1Cr13 |
|
填料 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨Graphite |
|
垫片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
|
压盖 |
ZG1Cr181Ni10 |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
WCB |
|
填料压环 |
1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

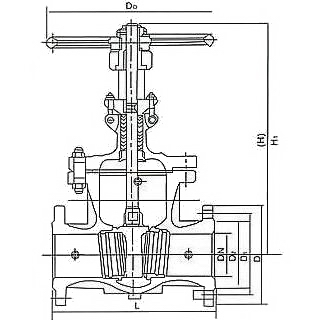

BZ41H保温闸阀结构：（图）
BZ41H保温闸阀外观尺寸：
|
型号 |
压力 |
公称通径 |
尺寸（mm） |
|||||
|
L |
D |
b |
z-d |
H |
D0 |
|||
|
BZ41H-16C |
1.6 |
40 |
200 |
160 |
18-3 |
4-18 |
310 |
200 |
|
50 |
250 |
180 |
18-3 |
4-18 |
358 |
240 |
||
|
65 |
265 |
195 |
20-3 |
8-18 |
373 |
240 |
||
|
80 |
280 |
215 |
20-3 |
8-18 |
435 |
280 |
||
|
100 |
300 |
245 |
22-3 |
8-18 |
500 |
300 |
||
|
125 |
325 |
280 |
24-3 |
8-23 |
614 |
320 |
||
|
150 |
350 |
335 |
26-3 |
12-23 |
674 |
360 |
||
|
200 |
400 |
405 |
30-3 |
12-25 |
818 |
400 |
||
|
250 |
450 |
460 |
30-4 |
12-25 |
969 |
450 |
||
|
300 |
500 |
520 |
34-4 |
16-25 |
1145 |
560 |
||
|
BZ41H-25C |
2.5 |
40 |
200 |
160 |
20-3 |
4-18 |
358 |
240 |
|
50 |
250 |
180 |
22-3 |
8-18 |
373 |
240 |
||
|
65 |
265 |
195 |
22-3 |
8-18 |
435 |
280 |
||
|
80 |
280 |
230 |
24-3 |
8-18 |
500 |
300 |
||
|
100 |
300 |
270 |
28-3 |
8-15 |
614 |
320 |
||
|
125 |
325 |
300 |
30-3 |
8-25 |
674 |
360 |
||
|
150 |
350 |
360 |
34-3 |
12-25 |
818 |
400 |
||
|
200 |
400 |
425 |
36-3 |
12-30 |
969 |
450 |
||
|
250 |
450 |
485 |
40-4 |
12-30 |
1145 |
560 |
||
|
300 |
500 |
550 |
40-4 |
16-34 |
1145 |
640 |
||
BZ41H保温闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
