针型阀 不锈钢针型阀

更新:2022/8/2 8:58:32      点击:
  • 品牌:   工开阀门
  • 型号:   J61Y-40P-64P-160P-320P
  • 在线订购
产品介绍

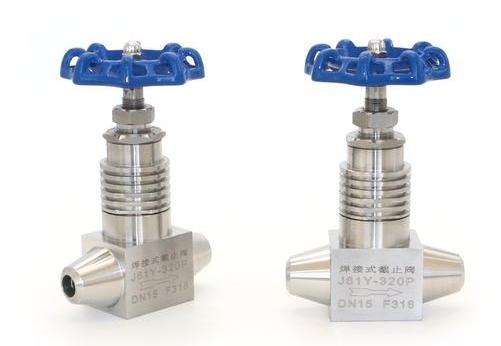

J61Y-40P-64P-160P-320P不锈钢高压针型阀

是由焊接式连接,适用于油﹑水﹑气等多种非腐蚀性或腐蚀性介质,适用于-29℃~+440℃ -70℃~-240℃ ≤540℃ ≤570℃。比其他类型的阀门,不锈钢高压针型阀具有更好的密封性能和耐受压力的能力,一般用于较小流量,较高压力的气体或者液体介质的密封,最合适与与压力表配合。

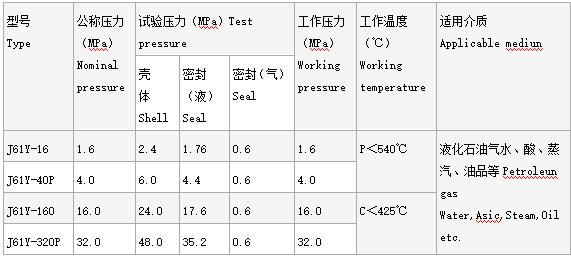

J61Y-40P-64P-160P-320P不锈钢高压针型阀性能:


J61Y-40P-64P-160P-320P不锈钢高压针型阀
制造标准:

1. 制造标准: GB/T12224-2005  JB/T3595-2002 JB/T7747-95
2. 连接形式:  对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃~+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

J61Y-40P-64P-160P-320P不锈钢高压针型阀零部件材料表:

序号
NO.

零件名称
Part name

材质
Material

1

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

2

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

3

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

4

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

5

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)

6

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

8

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

9

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

10

带帽螺母Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

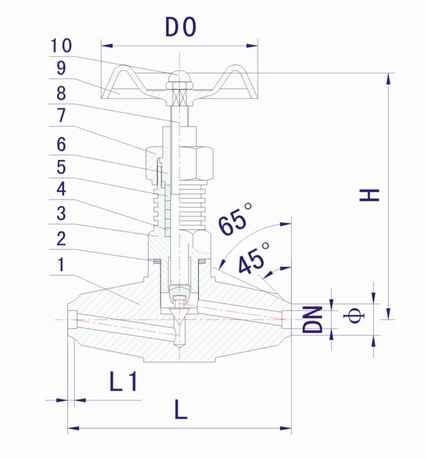

J61Y-40P-64P-160P-320P不锈钢高压针型阀结构:(图)


J61Y-40P-64P-160P-320P不锈钢高压针型阀外观尺寸:

型号

公称通径 DN
Nominal bore

ø

H

L

D0

J61Y-40P-64P-160P-320P

DN6

10

110

100

80

J61Y-40P-64P-160P-320P

DN10

14

145

110

100

J61Y-40P-64P-160P-320P

DN15

16

165

120

110

J61Y-40P-64P-160P-320P

DN20

20

180

140

130

J61Y-40P-64P-160P-320P不锈钢高压针型阀维护保养:

1、阀门存放环境需注意,应存放在干燥通风的室内,且堵塞通路两端。

2、阀门应定期检查,并清除其上的污物,涂抹涂防锈油在其表面。

3、安装应用后的阀门,应对其进行定期检修,以确保其正常工作。

4、应查看阀门密封面是否磨损,并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等,并进行必要的更换。

6、应对阀门的密封性能进行试验,确保其性能。

7、运行中的阀门应完好,法兰和支架上的螺栓齐全,螺纹无损,没有松动现象。

8、如手轮丢失,应及时配齐,而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣,易受雨雪、灰尘、风沙等污物沾染,则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰,阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门,避免对其敲打,或者支撑重物等。

其它需知,敬请来电13671965985咨询,全天侯为您服务!

定货需知:(备有表格请提供邮箱)

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称,型号,材质。

3. 标明现场工况:介质,温度,环境要求。

4. 产品连接方式,启闭操作方式。

5. 定制数量,恰谈时确定的样图(L/H)。

6. 收货单位,收货人,地址,收验时间,联系电话。
