闸阀 电动闸阀
更新：2022/8/26 11:55:45 点击：
- 品牌： 工开阀门
- 型号： Z945T
产品介绍
Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀
电动、法兰连接、暗杆楔式刚性单闸板，阀座密封面材料为铜（Z945T）、灰铸铁（Z945W），公称压力 PN6~PN10，阀体材料为灰铸铁的闸阀。
Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z945T-16 |
6 |
0.6 |
≤100 |
水 |
|
Z945T-10 |
10 |
1.0 |
≤100 |
水、蒸汽 |
|
Z945W-10 |
10 |
1.0 |
≤100 |
油品 |
Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z945T-16 |
灰铸铁 |
铬不锈钢 |
铜合金 |
石棉 |
|
Z945T-10 |
灰铸铁 |
碳钢 |
黄铜 |
油浸石棉填料 |
|
Z945W-10 |
灰铸铁 |
碳钢 |
灰铸铁 |
油浸石棉填料 |

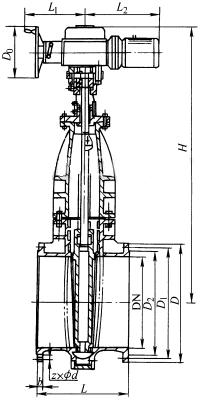

Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀结构：（图）
Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
H |
L1 |
L2 |
z×Φd |
D0 |
重量/kg |
|
100 |
230 |
215 |
180 |
155 |
22 |
680 |
170 |
291 |
8×Φ18 |
200 |
102 |
|
125 |
255 |
245 |
210 |
185 |
24 |
720 |
170 |
291 |
8×Φ18 |
200 |
110 |
|
150 |
280 |
280 |
240 |
210 |
24 |
775 |
170 |
308 |
8×Φ23 |
200 |
123 |
|
200 |
330 |
335 |
295 |
265 |
26 |
897 |
325 |
425 |
8×Φ23 |
200 |
210 |
|
250 |
380 |
390 |
350 |
320 |
28 |
992 |
325 |
425 |
12×Φ23 |
250 |
252 |
|
300 |
420 |
440 |
400 |
368 |
28 |
1080 |
325 |
460 |
12×Φ23 |
250 |
310 |
|
350 |
450 |
500 |
460 |
428 |
30 |
1161 |
325 |
460 |
16×Φ23 |
250 |
380 |
|
400 |
480 |
565 |
515 |
482 |
32 |
1357 |
408 |
530 |
16×Φ25 |
250 |
585 |
|
450 |
510 |
615 |
565 |
532 |
32 |
1430 |
408 |
530 |
20×Φ25 |
360 |
720 |
|
500 |
540 |
670 |
620 |
585 |
34 |
1557 |
408 |
530 |
20×Φ25 |
360 |
815 |
|
600 |
600 |
780 |
725 |
685 |
36 |
1840 |
408 |
545 |
20×Φ30 |
360 |
1090 |
Z945T、Z945W 型 PN6、PN10 型铸铁电动暗杆楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
