针形阀 卡套角式针形阀
更新：2022/10/11 10:35:54 点击：
- 品牌： 工开阀门
- 型号： J94W
产品介绍
J94W/H卡套角式针形阀
具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
J94W/H卡套角式针形阀性能：
|
试验项目 |
|
|
公称压力 |
6.4 |
|
壳体试验 |
9.6 |
|
密封试验 |
7 |
|
气压试验 |
0.9 |
|
适用温度 |
≤180℃ |
|
适用介质 |
水、蒸汽、油品等 |
J94W/H卡套角式针形阀零部件材料表：
|
型号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J91H-64 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
J91W-64P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |
|
W91W-64R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟 |

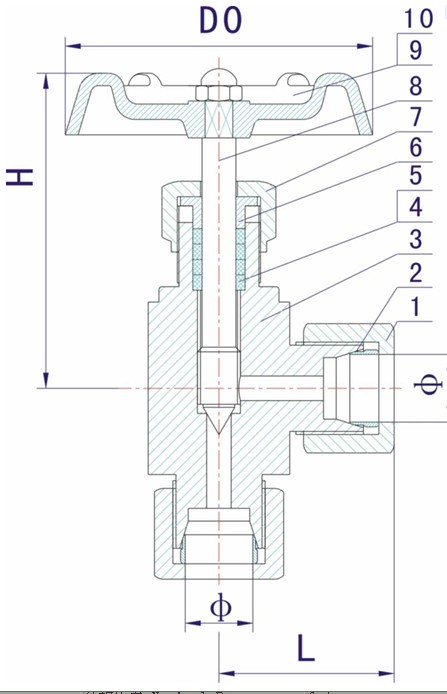

J94W/H卡套角式针形阀结构：（图）
J94W/H卡套角式针形阀外观尺寸：
|
Do |
D1 |
L |
H |
|
Φ8 |
Φ70 |
38 |
92 |
|
Φ10 |
Φ70 |
38 |
92 |
|
Φ12 |
Φ70 |
39 |
92 |
|
Φ14 |
Φ70 |
40 |
94 |
|
Φ18 |
Φ80 |
42 |
100 |
J94W/H卡套角式针形阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
收货单位，收货人，地址，收验时间，联系电话。
