闸阀 钛合金楔式闸阀
更新：2022/8/30 11:36:09 点击：
- 品牌： 工开阀门
- 型号： Z40W-16Ti
产品介绍
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀
手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为钛合金，工作压力 1.6-2.5MPa，阀体材料为 ZTA2 钛合金的闸阀。因为钛和氧有很好的亲和力，极易与氧反应而在其表面生成一层坚固而致密的钝性氧化薄膜，对许多腐蚀介质都呈现出特别优异的耐腐蚀性。
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀性能：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z40W-16Ti |
16 |
1.6 |
≤ 200 |
氧化腐蚀性介质 |
|
Z40W-25Ti |
25 |
2.5 |
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
闸杆 |
密封面 |
填料 |
|
|
Z40W-16Ti |
ZTA2 |
TC4 |
本体材料 |
聚四氟乙烯 |
|
Z40W-25Ti |
||||

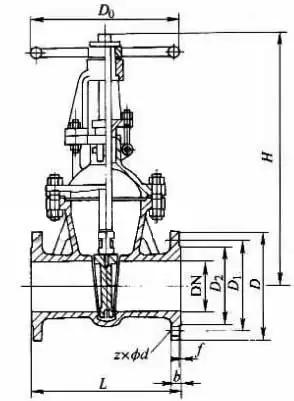

Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀结构：（图）
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀外观尺寸：
|
DN |
L |
D |
b |
f |
z×ød |
H |
D0 |
重量 /kg |
|
15 |
130 |
95 |
14 |
2 |
4×ø14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
14 |
2 |
4×ø14 |
180 |
200 |
5 |
|
25 |
160 |
115 |
14 |
2 |
4×ø14 |
210 |
200 |
6 |
|
32 |
180 |
135 |
16 |
2 |
4×ø18 |
210 |
200 |
7 |
|
40 |
200 |
145 |
16 |
3 |
4×ø18 |
350 |
200 |
19 |
|
50 |
250 |
160 |
16 |
3 |
4×ø18 |
358 |
240 |
29 |
|
65 |
265 |
180 |
18 |
3 |
4×ø18 |
375 |
240 |
33 |
|
80 |
280 |
195 |
20 |
3 |
8×ø18 |
433 |
280 |
45 |
|
100 |
300 |
215 |
20 |
3 |
8×ø18 |
502 |
320 |
63 |
|
125 |
325 |
245 |
22 |
3 |
8×ø18 |
612 |
360 |
108 |
|
150 |
350 |
280 |
24 |
3 |
8×ø23 |
676 |
360 |
134 |
|
200 |
400 |
335 |
26 |
3 |
12×ø23 |
820 |
400 |
192 |
|
250 |
450 |
405 |
30 |
3 |
12×ø25 |
969 |
450 |
273 |
|
300 |
500 |
460 |
30 |
4 |
12×ø25 |
1142 |
560 |
379 |
|
350 |
550 |
520 |
34 |
4 |
16×ø25 |
1280 |
640 |
590 |
|
400 |
600 |
580 |
36 |
4 |
16×ø30 |
1452 |
640 |
850 |
|
450 |
650 |
640 |
40 |
4 |
20×ø30 |
1541 |
720 |
907 |
|
500 |
700 |
705 |
44 |
4 |
20×ø34 |
1676 |
720 |
958 |
|
600 |
800 |
840 |
48 |
5 |
20×ø41 |
1874 |
800 |
1112 |
Z40W-16Ti、Z40W-25Ti 型钛合金楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
