截止阀 角式截止阀
更新：2022/7/25 12:07:30 点击：
- 品牌： 工开阀门
- 型号： J65Y-Y
产品介绍
J65Y-Y型截止阀
阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。中腔采用自紧密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。
J65Y-Y型截止阀技术参数：
1、阀门设计与制造按API 623-2013、JIS E101和NB/T 47044-2014等的规定；
2、阀门试验按API 598-2009等的规定；
3、结构长度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的规定,或按企标长度或用户提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和电力工业管理标准78DG等的规定或用户提供尺寸；
5、压力温度额定值按ASME B16.34-2013等的规定。
J65Y-Y型截止阀零部件材料表：
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
支架 |
WCB |
WCB |
WCB |
WCB |
|
WC1 |
WC6 |
WC9 |
||
|
阀瓣 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀杆 |
25Cr2MoV |
25Cr2MoV |
20Cr1Mo1V1A |
20Cr1Mo1V1A |
|
阀座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
|
密封环 |
增强柔性石墨 |
|||
|
填料 |
增强柔性石墨 |
|||
|
阀杆螺母 |
ZCuA110Fe3 |
|||

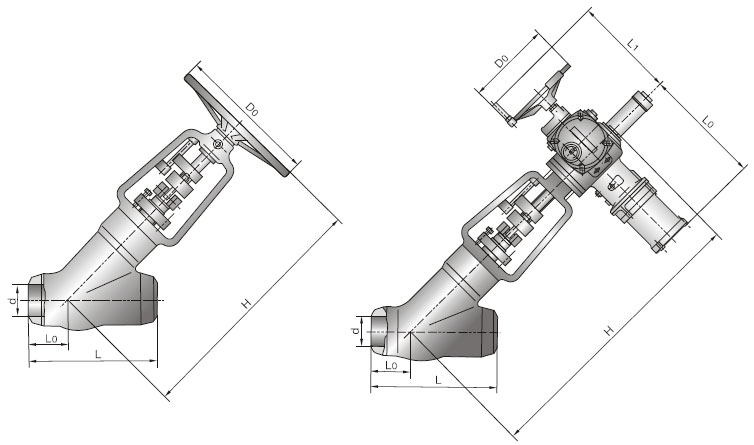

J65Y-Y型截止阀结构：（图）
J65Y-Y型截止阀外观尺寸：
|
公称通径NPS(in) |
主要外形尺寸和连接尺寸（mm） |
||||
|
d |
L |
L0 |
H |
D0 |
|
|
J65Y-1500Lb |
|||||
|
2 1/2 |
56 |
330 |
130 |
670 |
360 |
|
3 |
64 |
368 |
140 |
750 |
460 |
|
4 |
84 |
457 |
170 |
830 |
510 |
|
5 |
100 |
533 |
185 |
910 |
560 |
|
6 |
126 |
610 |
190 |
1100 |
610 |
|
J65Y-2500Lb |
|||||
|
2 |
38 |
310 |
120 |
550 |
300 |
|
2 1/2 |
46 |
340 |
130 |
670 |
360 |
|
3 |
54 |
390 |
147 |
750 |
460 |
|
4 |
70 |
480 |
170 |
830 |
720 |
J65Y-Y型截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
