调节阀 手动调节阀
更新：2022/7/29 12:00:39 点击：
- 品牌： 工开阀门
- 型号： T40H
产品介绍
T40H手动调节阀
是一种具有特殊功能的调节阀，它除具有调节阀功能外，还能实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路及用户入口处装上适当规模的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，就能克服“大流量、小温差”的不合理现象，是供热系统中的理想产品。
T40H手动调节阀技术参数：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
传动方式 |
|
T40H-10 |
10 |
1.0 |
-29~350 |
水、蒸汽 |
手动、齿轮传动、电动 |
|
T40H-16 |
16 |
1.6 |
|||
|
T40H-25 |
25 |
2.5 |
T40H手动调节阀零部件材料表：
|
型号 |
材料 |
||
|
阀体、阀盖、填料压盖、手轮 |
阀杆、阀瓣密封圈 |
指示盘、阀杆螺母、螺母套 |
|
|
T40H-10 |
灰铸铁、（铸钢） |
不锈钢 |
黄铜 |
|
T40H-16 |
|||
|
T40H-25 |
|||

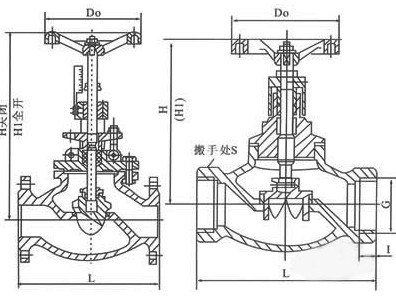

T40H手动调节阀结构：（图）
T40H手动调节阀外观尺寸：
|
DN |
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
180 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
— |
|
600 |
1295 |
1790 |
1790 |
— |
T40H手动调节阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
