闸阀 承插焊楔式闸阀
更新：2022/8/26 11:25:30 点击：
- 品牌： 工开阀门
- 型号： Z61H
产品介绍
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀
手动、承插焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为合金（Z61H-100~160 Z61Y-100~160 Z61Y-100P~160P Z61Y-100I~160I）、不锈钢（Z61H-100P~160P Z61W-100P~160P），公称压力 PN100~PN160，阀体材料为碳素钢（Z61H-100~160）、不锈钢（Z61H-100P~160P Z61W-100P~160P Z61Y-100P~160P）、合金钢（Z61Y-100~160 Z61Y-100I~160I）的闸阀。
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z61H-100~160 |
100~160 |
10.0~16.0 |
≤425 |
水、蒸汽、油品 |
|
Z61H-100P~160P |
||||
|
Z61Y-100~160 |
||||
|
Z61W-100P~160P |
≤150 |
弱腐蚀性介质 |
||
|
Z61Y-100P~160P |
||||
|
Z61Y-100I~160I |
≤550 |
蒸汽、油品 |
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z61H-100~160 |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
|
Z61H-100P~160P |
铬镍钛不锈钢 |
铬不锈钢 |
||
|
Z61Y-100~160 |
Cr5Mo |
堆焊硬质合金 |
||
|
Z61W-100P~160P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
Z61Y-100P~160P |
堆焊硬质合金 |
|||
|
Z61Y-100I~160I |
铬钼合金钢 |
铬钼合金钢 |
堆焊硬质合金 |
柔性石墨 |

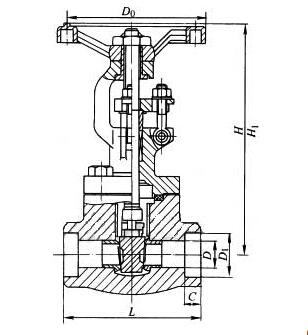

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀结构：（图）
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
C |
H |
H1 |
D0 |
重量/kg |
|
15 |
90 |
36 |
22.5 |
10 |
230 |
250 |
140 |
3.9 |
|
20 |
110 |
44 |
28.5 |
11 |
260 |
288 |
160 |
5.6 |
|
25 |
120 |
52 |
34.5 |
12 |
280 |
310 |
160 |
8 |
|
32 |
130 |
62 |
43 |
14 |
312 |
350 |
200 |
12 |
|
40 |
150 |
70 |
49 |
15 |
350 |
395 |
240 |
16 |
|
50 |
170 |
90 |
61 |
16 |
382 |
440 |
280 |
22 |
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
