球阀 三通球阀
更新：2022/8/12 10:20:03 点击：
- 品牌： 工开阀门
- 型号： Q44F/Q45F
产品介绍
Q44F/Q45F三通球阀
有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
Q44F/Q45F三通球阀特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
Q44F/Q45F三通球阀性能：
|
公称压力 |
试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
CLASS150 |
3.0 |
2.2 |
|
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
适用温度 |
-28～350℃ |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 |
|
|
检验试验 |
JB/T 9092-99 、API598 |
||
Q44F/Q45F三通球阀零部件材料表：
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |

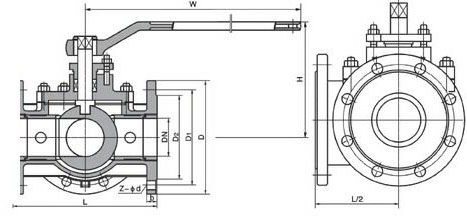

Q44F/Q45F三通球阀结构：（图）
Q44F/Q45F三通球阀外观尺寸：
|
型号 |
公称通径 |
尺寸(mm) |
||||||
|
L |
D |
b |
f |
Z-d |
H |
W |
||
|
Q44F-16C |
15 |
150 |
95 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
105 |
14 |
2 |
4-14 |
110 |
130 |
|
|
25 |
180 |
115 |
14 |
2 |
4-18 |
120 |
140 |
|
|
32 |
200 |
135 |
16 |
2 |
4-18 |
144 |
180 |
|
|
40 |
220 |
145 |
16 |
3 |
4-18 |
152 |
220 |
|
|
50 |
240 |
160 |
16 |
3 |
4-23 |
182 |
220 |
|
|
65 |
260 |
180 |
16 |
3 |
4-18 |
193 |
240 |
|
|
80 |
280 |
195 |
20 |
3 |
8-18 |
217 |
270 |
|
|
100 |
320 |
215 |
20 |
3 |
8-18 |
245 |
350 |
|
|
125 |
380 |
245 |
22 |
3 |
8-18 |
282 |
500 |
|
|
150 |
440 |
280 |
24 |
3 |
8-23 |
319 |
600 |
|
|
200 |
550 |
335 |
26 |
3 |
12-23 |
380 |
1000 |
|
|
250 |
670 |
405 |
30 |
3 |
12-25 |
460 |
1400 |
|
|
300 |
720 |
460 |
30 |
3 |
12-25 |
520 |
1800 |
|
Q44F/Q45F三通球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
