Q41HY -16 25 40C铸钢手动硬密封球阀

金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构,在高温下启闭轻松。球体及阀座采用特殊硬化处理,密封面不擦伤。球阀具有双向密封功能:大小口径均采用固定球结构(DN15 ~ 700mm)。

Q41HY -16 25 40C铸钢手动硬密封球阀特点：

( 1 )金属硬密封球阀采用偏心结构，在关闭过程中，阀座与球冷酷间的密封比压能迅速增加，从而确保了密封副的可靠密封。当阀门开启时，阀座与球体能迅速脱离，有效地减小( 2)金属硬密封浮动球阀(如图)采用了弹性加载结构，在正常关闭情况下确保了球体

( 2)金属硬密封浮动球阀(如图)采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工祝下，能有效补偿内件受热膨胀，避免因高温而导体致的卡阻，适合于中小口径高温使用场合。

( 3 )金属硬密封固定球阀除金属硬密封偏心球阀的偏心特点外，其它优点在此也具务，此外，它可双向使用，且不易在中腔沉积污物，根据用户工祝条件，也可在中腔设置排污口

( 4 )金属硬密封球阀的球体表面采用特殊硬化处理，阀座整体用特种硬质材料或局部堆焊硬质材料，确保密封副之间的有合适的硬度差。

( 5)由于球体表面采用特殊的表面硬化处理，阀座采用堆焊硬质合金，所以在阀门的启闭过程中能很好经受介质冲刷，特别适合于固体颗粒和磨料介质。

( 6)除球体表面和阀座表面的特殊表面处理外，在其它密封材料方面采用柔性石墨、 金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。

Q41HY -16 25 40C铸钢手动硬密封球阀制造标准：

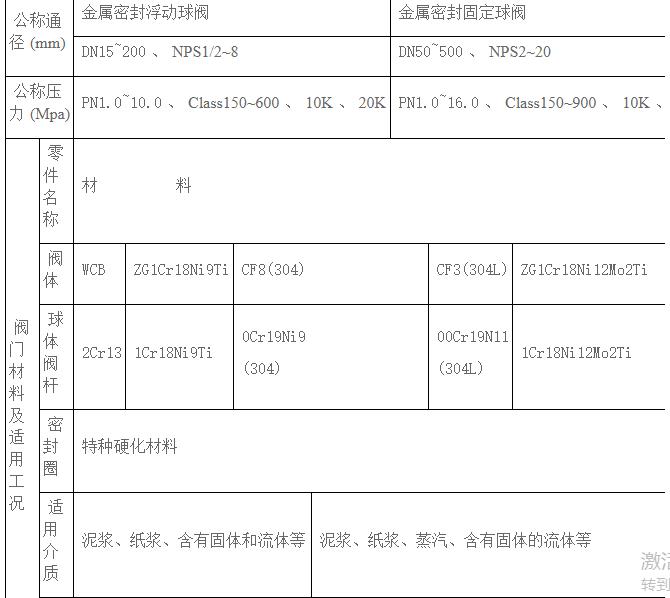

Q41HY -16 25 40C铸钢手动硬密封球阀技术参数：

压力等级: Class150~ 1500 、PN1.6 ~ 16.0MPa

公称通径: DN15 ~ 700mm

设计与制造: API608、API 6D GB12237

结构长度: ANSI B16.10 GB12221

连接形式: ANSI B16.5 GB9112 ~ 9131、JB/T74 ~ 90 SH3006 、HG20615 ~20635

压力实验: APIS98 、ZBJ16006 、GB

材质:WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、C4、C6L、ZG1Cr18Ni12Mo2Ti

工作温度: -40~ 550°C

驱动方式:手动、蜗轮蜗杆传动、气动、电动

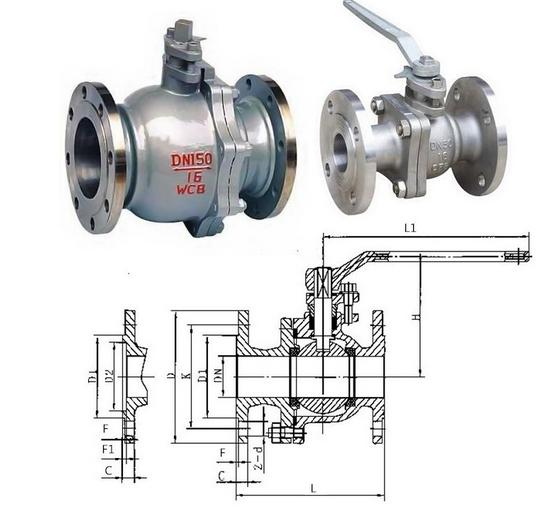

Q41HY -16 25 40C铸钢手动硬密封球阀结构：（图）

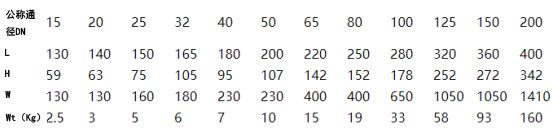

Q41HY -16 25 40C铸钢手动硬密封球阀外观尺寸:

Q41HY -16 25 40C铸钢手动硬密封球阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。

其它需知，敬请来电13671965985咨询，全天侯为您服务！

定货需知：（备有表格请提供邮箱）

1. 订货前请仔细了解产品手册。

2. 清楚标明产品名称，型号，材质。

3. 标明现场工况：介质，温度，环境要求。

4. 产品连接方式，启闭操作方式。

5. 定制数量，恰谈时确定的样图（L/H）。

6. 收货单位，收货人，地址，收验时间，联系电话。
