Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀

锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力 PN16~PN160，阀体材料为碳素钢（Z540H-16C~160 Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的闸阀。

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀性能：

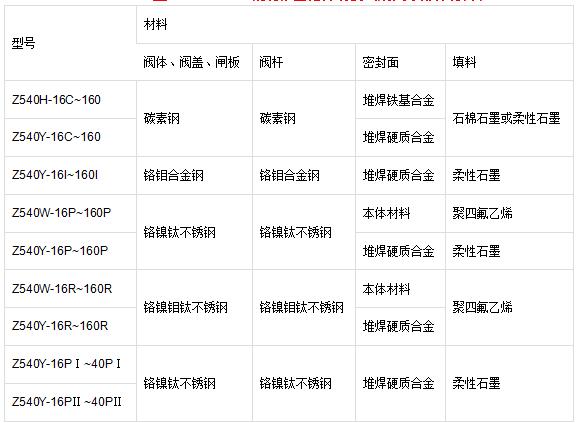

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀零部件材料表：

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀结构：（图）

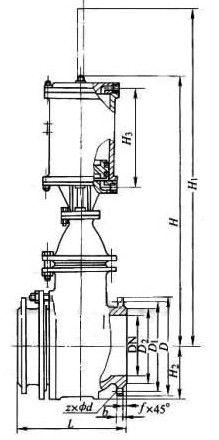

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀外观尺寸：

DN	L	H	D0	重量/kg	DN	L	H	D0	重量/kg
300	500	1310	640	504	600	800	2410	640	2140
350	550	1468	640	674	700	900	2600	640	3275
400	600	1780	640	950	800	100	2860	720	3920
450	650	1880	640	1300	900	1100	3170	720	4435
500	700	2110	640	1530	—	—	—	—	—

Z540H、Z540Y、Z540W 型 PN16~PN160 钢制锥齿轮传动楔式闸阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
