闸阀 导热油闸阀
更新：2022/8/9 14:18:53 点击：
- 品牌： 工开阀门
- 型号： Z41H
产品介绍
Z41H导热油闸阀
广泛适用于石油、化工、水力、火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。适用于公称压力PN1.6～16.0MPa，工作温度≤-29℃～550℃的管路系统上，作为切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。
Z41H导热油闸阀特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
Z41H导热油闸阀性能：
Z41H导热油闸阀制造标准：
|
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB12234 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 HB/T9092 |
Z41H导热油闸阀技术参数：
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
气密封试验 |
0.4-0.7 |
|||||

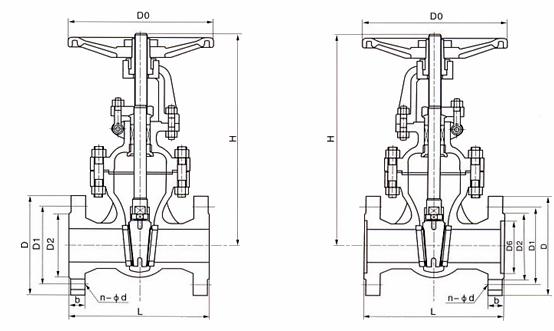

Z41H导热油闸阀结构：（图）
Z41H导热油闸阀外观尺寸：
|
1.6MPa |
DN |
L |
d |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
凸面法法 |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-Φ14 |
190 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
205 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
270 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
310 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
358 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
373 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
435 |
280 |
|
|
100 |
300 |
25 |
180 |
155 |
20 |
8-Φ18 |
500 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
614 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
674 |
320 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
818 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
30 |
12-Φ25 |
969 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1145 |
500 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1280 |
500 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
14852 |
560 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
1541 |
600 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
1676 |
640 |
|
|
600 |
800 |
840 |
770 |
718 |
48 |
20-Φ41 |
1874 |
720 |
|
|
700 |
900 |
910 |
840 |
788 |
50 |
24-Φ41 |
2083 |
800 |
|
|
800 |
1000 |
1020 |
950 |
898 |
52 |
24-Φ41 |
2400 |
950 |
|
|
900 |
1100 |
1120 |
1050 |
998 |
64 |
28-Φ41 |
2950 |
1000 |
|
|
1000 |
1200 |
1255 |
1170 |
1110 |
56 |
28-Φ48 |
3245 |
1000 |
Z41H导热油闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
