止回阀 电站止回阀
更新：2022/9/1 8:59:36 点击：
- 品牌： 工开阀门
- 型号： H64H 、H64Y
产品介绍
H64H 、H64Y电站止回阀
用于Class1500～2500Lb、工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽等。电站止回阀的阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为对焊连接，适应不同的接管要求。
H64H 、H64Y电站止回阀特点：
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3.支管两端为对焊连接，适应不同的接管要求。
4.阀门高温耐压部件选用 耐热合金钢制造，高温性能好，承受压力高，耐用、安全、可靠。
5.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6.阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
7.内装式的销轴结构，减小外泄漏点，使用更可靠。
H64H 、H64Y电站止回阀性能：
|
公称压力 |
1.0Mpa-50.0Mp |
工作温度 |
-196℃-650℃ |
|
公称通径 |
DN15-300 |
法兰标准 |
GB/T 17241.6 |
|
驱动方式 |
电动,液动,气动,手动 |
连接方式 |
卡箍,卡套,承插焊,对焊,焊接, 法兰,外螺纹,内螺纹 |
H64H 、H64Y电站止回阀零部件材料表：
|
阀体 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
阀瓣 |
WCB |
WC1 |
WC6 |
WC9 |
|
摇杆 |
WCB |
WC1 |
WC6 |
WC9 |
|
阀座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
|
销轴 |
1Cr17Ni2 |
20Cr1Mo1V1A |
||
|
填料 |
增强柔性石墨 |
|||

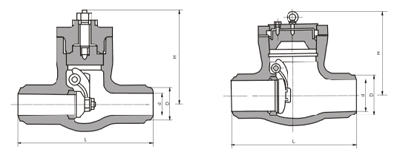

H64H 、H64Y电站止回阀结构：（图）
H64H 、H64Y电站止回阀外观尺寸：
|
规格DN in |
d |
L |
H |
重量(mm) |
|
mm |
||||
|
2 |
56 |
254 |
282 |
57 |
|
3 |
64 |
305 |
325 |
57 |
|
4 |
84 |
406 |
350 |
80 |
|
5 |
100 |
483 |
425 |
115 |
|
6 |
126 |
559 |
400 |
180 |
|
8 |
158 |
711 |
490 |
270 |
|
10 |
200 |
864 |
540 |
430 |
|
12 |
250 |
991 |
650 |
630 |
|
14 |
280 |
1067 |
710 |
1400 |
H64H 、H64Y电站止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
