止回阀 球形止回阀
更新：2022/7/28 16:37:21 点击：
- 品牌： 工开阀门
- 型号： HQ44X、HQ45X
产品介绍
HQ44X、HQ45X型微阻球形止回阀
采用橡胶包皮球为阀瓣，在介质的作用下，可在阀替内的滑道上滚动，从而打开或关闭阀门，流量大流阻损失小，密封性能好，消声关闭，可减小水击波.水平或垂直安装均可，可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
HQ44X、HQ45X型微阻球形止回阀性能：
|
型 号 |
公称压力 (MPa) |
壳体试验 压力(MPa) |
密封试验 压力(MPd) |
阀体材料 |
球体材料 |
|
HQ44 45X10 |
1.0 |
1.5 |
1.1 |
铸铁 |
碳钢包胶 |
|
HQ44 45X16 |
1.6 |
2.4 |
1.76 |
HQ44X、HQ45X型微阻球形止回阀技术参数：
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T17241.6GB/T9113
试验标准:GB/T13927AP1598

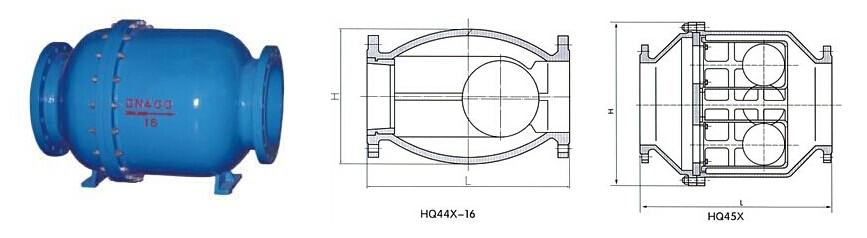

HQ44X、HQ45X型微阻球形止回阀结构：（图）
HQ44X、HQ45X型微阻球形止回阀外观尺寸：
|
DN（mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
781 |
|
H |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
470 |
500 |
|
H1 |
|
|
|
|
|
|
510 |
570 |
640 |
715 |
|
DN（mm) |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
|
H |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
HQ44X、HQ45X型微阻球形止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
