美标电动防爆球阀
更新：2022/7/6 10:40:35 点击：
- 品牌： 工开阀门
- 型号： 美标电动防爆球阀
产品介绍
Q9B41F-600Lb美标电动防爆球阀特点：
密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动电动阀门体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
Q9B41F-600Lb美标电动防爆球阀性能：
|
公称通径 |
DN15-DN400mm |
|
公称压力 |
1.0、1.6、4.0、6.4Mpa |
|
适用介质 |
汽油、柴油、煤气、硝酸类、醋酸类、粘性流体、浆料、易燃易爆、强氧化性介质等 |
|
介质温度 |
-40℃~180℃ -40℃~+350℃ |
|
泄漏量 |
0符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温) |
|
防爆等级 |
dIIBT4(6) |
Q9B41F-600Lb美标电动防爆球阀零部件材料表：
|
阀 体 |
阀 杆 |
阀 球 |
密封面 |
垫片（环） |
填 料 |
|
WCB |
1Cr13 |
1Cr13 |
1Cr13司太立合金本体材料 |
柔性石墨 |
柔性石墨 |
|
WC6 |
15CrMo |
15CrMo |
-29~595℃ |
|
|
|
WC9 |
25Cr2MoV |
25Cr2MoV |
|
|
|
|
LCB |
304 |
304 |
-46-345℃ |
|
|
|
CF8 |
304 |
304 |
-196~600℃ |
部分 |
|

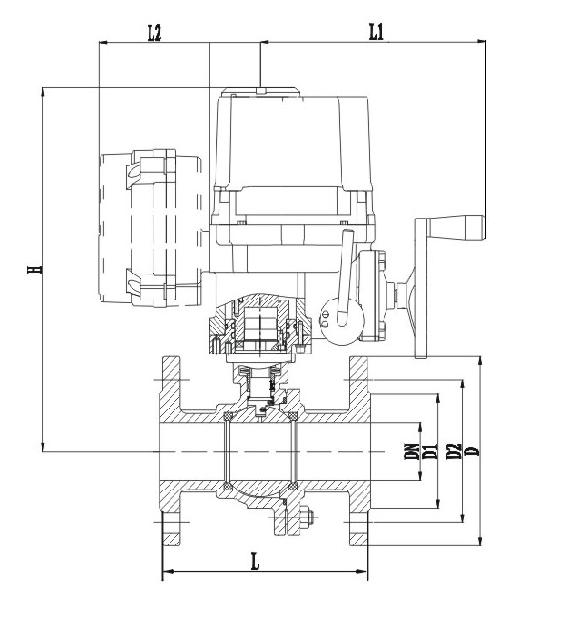

Q9B41F-600Lb美标电动防爆球阀结构：（图）
Q9B41F-600Lb美标电动防爆球阀外观尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
执行机构选配 (常温常压) |
|||||||
|
L |
D |
D2 |
D1 |
L2 |
H |
L1 |
Z-d |
||
|
15 |
130 |
95 |
65 |
45 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
20 |
140 |
105 |
75 |
55 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
25 |
150 |
115 |
85 |
65 |
136.5 |
284 |
216 |
4-14 |
JLQ-005 |
|
32 |
165 |
135 |
100 |
78 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
40 |
180 |
145 |
110 |
85 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
50 |
200 |
160 |
125 |
100 |
136.5 |
284 |
216 |
4-18 |
JLQ-008 |
|
65 |
220 |
180 |
145 |
120 |
136.5 |
328 |
216 |
4-18 |
JLQ-010 |
|
80 |
250 |
195 |
160 |
135 |
140 |
380 |
270 |
8-18 |
JLQ-015 |
|
100 |
280 |
215 |
180 |
155 |
140 |
387 |
270 |
8-18 |
JLQ-020 |
|
125 |
320 |
245 |
210 |
185 |
140 |
426 |
276 |
8-18 |
JLQ-040 |
|
150 |
360 |
280 |
240 |
210 |
140 |
458 |
290 |
8-23 |
JLQ-080 |
|
200 |
400 |
335 |
295 |
265 |
140 |
698 |
290 |
12-23 |
JLQ-150 |
|
250 |
533 |
405 |
335 |
320 |
140 |
780 |
290 |
12-25 |
JLQ-200 |
Q9B41F-600Lb美标电动防爆球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
