闸阀 电动刀闸阀
更新：2022/8/9 12:03:26 点击：
- 品牌： 工开阀门
- 型号： PZ973H/PZ973X
产品介绍
PZ973H/PZ973X电动刀闸阀
其应用范围非常广泛，从矿山、电厂的选煤、排矸、排渣，到城市的污水处理；从水泥、造纸厂的浆液输送，到食品、卫生、医药等专业管道。超薄设计的刀型闸阀以其体积小、重量轻、阻流小、不积渣，易安装，易拆卸的优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等阀门的阻流大，占空间，易积渣，不易安装和维修等疑难问题。因而大量的通用切断类阀和调节型阀门被刀型闸阀取代。
PZ973H/PZ973X电动刀闸阀特点：
1、启闭迅速，平衡可靠，自动化程度高
2、安装高度及位置不受限制
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生
PZ973H/PZ973X电动刀闸阀性能：
|
公称压力 |
PN |
|
壳体试验 |
1.5×PN |
|
密封试验 |
1.1×PN |
|
工作温度 |
橡胶≤80℃,四氟密封≤180℃,硬密封≤425℃ |
|
适用介质 |
糖浆、纸浆、污水、煤浆、灰、渣水混合物 |
PZ973H/PZ973X电动刀闸阀制造标准：
设计制造Design and manufacture： JB/T8691-1998
法兰连接Flange connection： GB/T9113.1-2000 JB/T79-94
结构长度Stuctural length： GB/T15188.2-94
试验验收Testing and acceptance： GB/T13927-92
PZ973H/PZ973X电动刀闸阀技术参数：
公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150LB
公称通径：DN50mm~DN2000mm NPS 2"~80"
适用温度：-38℃~1100℃（具体温度范围视密封副材质和介质性质而定）
连接法兰：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料：C.I、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M、2Cr25Ni20
密封形式：硬密封、软密封
泄 漏 量：硬密封：D级（液体0.1×DNmm3/s）；软密封：A级（零泄漏）
配套附件：安装法兰
PZ973H/PZ973X电动刀闸阀零部件材料表：
|
阀体、上盖 |
碳钢、不锈钢 |
|
阀板 |
不锈钢 |
|
阀杆 |
不锈钢 |
|
密封圈 |
橡胶、四氟、不锈钢、硬质合金 |

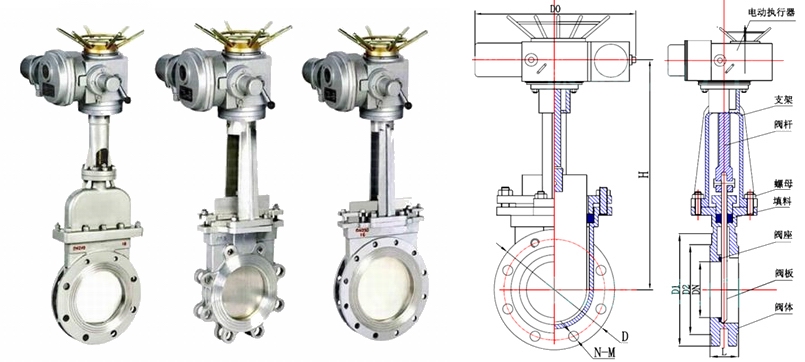

PZ973H/PZ973X电动刀闸阀结构：（图）
PZ973H/PZ973X电动刀闸阀外观尺寸：
|
主要外形及连接尺寸 |
单位Unit:mm |
||||||||||
|
PN |
DN |
L |
D |
H |
N-M |
PN |
DN |
L |
D |
H |
N-M |
|
0.6 |
150 |
57 |
280 |
980 |
8-20 |
1.0 |
150 |
57 |
285 |
980 |
8-20 |
|
200 |
70 |
335 |
1055 |
8-20 |
200 |
70 |
340 |
1055 |
12-20 |
||
|
250 |
70 |
390 |
1060 |
12-20 |
250 |
70 |
405 |
1060 |
12-22 |
||
|
300 |
76 |
440 |
1230 |
12-20 |
300 |
76 |
460 |
1230 |
12-22 |
||
|
350 |
76 |
500 |
1250 |
16-20 |
350 |
76 |
520 |
1250 |
16-22 |
||
|
400 |
89 |
565 |
1767 |
16-22 |
400 |
89 |
580 |
1767 |
16-27 |
||
|
450 |
89 |
615 |
1920 |
20-22 |
450 |
89 |
640 |
1920 |
20-27 |
||
|
500 |
114 |
670 |
2010 |
20-22 |
500 |
114 |
715 |
2010 |
20-30 |
||
|
600 |
114 |
780 |
2110 |
20-27 |
600 |
114 |
840 |
2110 |
20-36 |
||
|
700 |
130 |
895 |
2400 |
24-27 |
700 |
130 |
910 |
2400 |
24-36 |
||
|
800 |
130 |
1010 |
2800 |
24-30 |
800 |
130 |
1025 |
2800 |
24-36 |
||
|
900 |
140 |
1110 |
3000 |
28-30 |
900 |
140 |
1125 |
3000 |
28-36 |
||
|
1000 |
216 |
1220 |
3400 |
28-30 |
1000 |
216 |
1255 |
3400 |
28-42 |
||
|
1200 |
254 |
1450 |
3900 |
32-36 |
1200 |
254 |
1485 |
3900 |
32-4 |
||
PZ973H/PZ973X电动刀闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
