过滤器 不锈钢过滤器
更新：2022/9/14 16:15:33 点击：
- 品牌： 工开阀门
- 型号： GL41W
产品介绍
GL41W不锈钢过滤器
用于水、油、气管道和各种设备上不可缺少的一种装置，它主要 管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
GL41W不锈钢过滤器特点：
用于管道 输送介质：热水、冷水、蒸汽、压缩空气各种机械杂质，特别是锅炉房循环水泵前均需安此产品，为了 系统中的机械杂质，使设备和管道免受堵塞和磨损，在额定流速下压损为0.05-0.1米水柱。
GL41W不锈钢过滤器零部件材料表：
|
壳体材质 |
碳钢WCB、 黄铜B62 |
不锈钢304、316、316L |
|
滤框滤网材质 |
不锈钢304、316、316L |
|
|
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
|
|
防爆级别 |
BS5501: IIA、IIB、IIC |
|
|
环境温度（℃） |
-30~380 |
-80~450 |
|
公称压力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
过滤精度（目/in） |
10~300 |
|

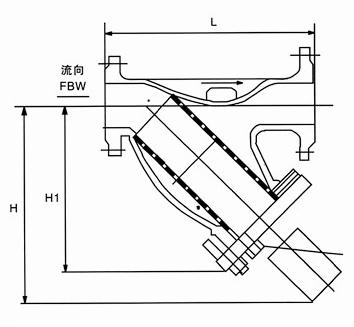

GL41W不锈钢过滤器结构：（图）
GL41W不锈钢过滤器外观尺寸：
|
通径DN |
L |
D |
D1 |
H2 |
B |
f |
n-φ |
|
15 |
150 |
95 |
65 |
70 |
14 |
2 |
4-φ14 |
|
20 |
150 |
105 |
75 |
70 |
14 |
2 |
4-φ14 |
|
25 |
160 |
115 |
85 |
80 |
14 |
2 |
4-φ14 |
|
32 |
180 |
135 |
100 |
90 |
16 |
3 |
4-φ18 |
|
40 |
200 |
145 |
110 |
100 |
16 |
3 |
4-φ18 |
|
50 |
220 |
160 |
125 |
130 |
16 |
3 |
4-φ18 |
|
65 |
250 |
180 |
145 |
165 |
18 |
3 |
4-φ18 |
|
80 |
280 |
195 |
160 |
195 |
20 |
3 |
8-φ18 |
|
100 |
320 |
215 |
180 |
230 |
20 |
3 |
8-φ18 |
|
125 |
360 |
245 |
210 |
300 |
22 |
3 |
8-φ18 |
|
150 |
430 |
280 |
240 |
335 |
24 |
3 |
8-φ23 |
|
200 |
505 |
335 |
295 |
420 |
26 |
3 |
12-φ23 |
|
250 |
550 |
405 |
355 |
512 |
30 |
3 |
12-φ25 |
|
300 |
680 |
460 |
410 |
580 |
30 |
4 |
12-φ25 |
|
350 |
700 |
520 |
470 |
640 |
34 |
4 |
16-φ25 |
|
400 |
790 |
580 |
525 |
700 |
36 |
4 |
16-φ30 |
|
450 |
850 |
640 |
585 |
790 |
44 |
4 |
20-φ30 |
GL41W不锈钢过滤器维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
