楔式闸阀
更新：2022/8/24 13:24:18 点击：
- 品牌： 工开阀门
- 型号：
产品介绍
楔式闸阀
广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置
楔式闸阀特点：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式
楔式闸阀性能：
|
公称压力PN（MPa） |
壳体 |
试验压力（MPa） |
上密封 |
|
|
密封（液） |
密封（气） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
楔式闸阀制造标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
楔式闸阀零部件材料表：
|
壳体材料 |
适用介质 |
适用温度（℃） |
|
碳素钢（C型） |
水、蒸汽、油品 |
≤425 |
|
铬镍钛钢（P型） |
硝酸类 |
≤200 |
|
铬镍钼钛钢（R型） |
醋酸类 |
≤200 |
|
铬钼钢（I型） |
水、蒸汽、油品 |
≤550 |

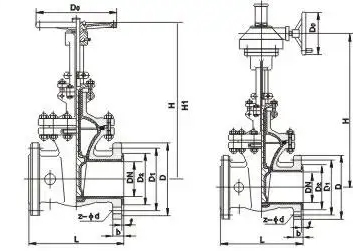

楔式闸阀结构：（图）
楔式闸阀外观尺寸：
|
型 号 |
公称通径 |
尺寸 |
重量（㎏） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
|||
|
Z41T/W/H |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
245 |
135 |
10 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
286 |
180 |
18 |
|
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
180 |
22 |
|
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
373 |
200 |
2735 |
|
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
428 |
200 |
34 |
|
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
513 |
240 |
49 |
|
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
582 |
240 |
66.5 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
730 |
320 |
107 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
897 |
320 |
168 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1032 |
400 |
220 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1170 |
400 |
290 |
|
|
400 |
480 |
565 |
515 |
482 |
30-4 |
16-ф25 |
1330 |
500 |
450 |
|
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1460 |
500 |
580 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1727 |
500 |
830 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
2072 |
500 |
1160 |
|
楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
