闸阀 夹套式楔式闸阀
更新：2022/8/30 10:34:20 点击：
- 品牌： 工开阀门
- 型号： BZ41H、BZ41W、BZ41Y
产品介绍
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀
手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金和不锈钢，公称压力 PN16~PN40，阀体材料为碳钢（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、铬镍钛不锈钢（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、铬镍钼钛不锈钢（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保温功能的闸阀。主要用于石油、化工、冶金、制药等各类系统中，能保温和防止介质结晶，以输送常温下会凝固的高粘度介质。
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀特点：
夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。②连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。③夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用介质 |
适用温度 |
|
BZ41H-16C |
16 |
1.6 |
油品等无腐蚀性介质 |
≤425 |
|
BZ41H-25 |
25 |
2.5 |
||
|
BZ41H-40 |
40 |
4.0 |
||
|
BZ41Y-16C |
16 |
1.6 |
||
|
BZ41Y-25 |
25 |
2.5 |
||
|
BZ41Y-40 |
40 |
4.0 |
||
|
BZ41W-16P |
16 |
1.6 |
弱腐蚀性介质 |
≤150 |
|
BZ41W-25P |
25 |
2.5 |
||
|
BZ41W-40P |
40 |
4.0 |
||
|
BZ41Y-16P |
16 |
1.6 |
||
|
BZ41Y-25P |
25 |
2.5 |
||
|
BZ41Y-40P |
40 |
4.0 |
||
|
BZ41W-16R |
16 |
1.6 |
柔腐蚀性介质 |
≤150 |
|
BZ41W-25R |
25 |
2.5 |
||
|
BZ41W-40R |
40 |
.0 |
||
|
BZ41Y-16R |
16 |
1.6 |
||
|
JZ41Y-25R |
25 |
2.5 |
||
|
JZ41Y-40R |
40 |
4.0 |
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀零部件材料表：
|
型号 |
材料 |
||||
|
阀体、阀盖、闸板 |
阀座和闸板密封面 |
阀杆 |
填料 |
手轮 |
|
|
BZ41H-16C |
碳素钢、WCB |
堆焊铁基合金 |
铬不锈钢 2Crl3 |
石棉石墨/柔性石墨 |
球墨铸铁或铸钢 |
|
BZ41H-25 |
|||||
|
BZ41H-40 |
|||||
|
BZ41Y-16C |
堆焊硬质合金 |
||||
|
BZ41Y-25 |
|||||
|
BZ41Y-40 |
|||||
|
BZ41W-16P |
铬镍钛不锈钢 CF8 |
本体材料 D8/CF8 |
铬镍钛不锈钢、304 |
聚四氟乙烯 |
|
|
BZ41W-25P |
|||||
|
BZ41W-40P |
|||||
|
BZ41Y-16P |
堆焊硬质合金 |
||||
|
BZ41Y-25P |
|||||
|
BZ41Y-40P |
|||||
|
BZ41W-16R |
铬镍钼钛不锈钢、CF8M |
本体材料 B8M/CF8M |
铬镍钼钛不锈钢、316 |
||
|
BZ41W-25R |
|||||
|
BZ41W-40R |
|||||
|
BZ41Y-16R |
堆焊硬质合金 |
||||
|
JZ41Y-25R |
|||||
|
JZ41Y-40R |
|||||

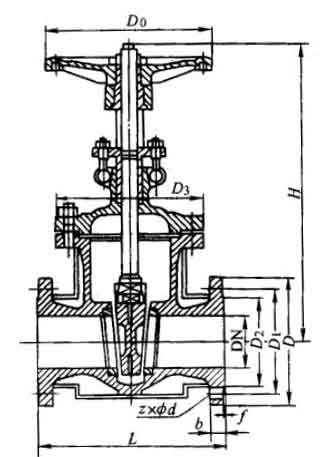

BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀结构：（图）
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
D0 |
加热汽接头螺纹 |
重量/kg |
|
50 |
250 |
195 |
160 |
135 |
20 |
8×Φ18 |
358 |
280 |
M12×1.25 |
54 |
|
80 |
310 |
245 |
210 |
185 |
22 |
8×Φ18 |
435 |
320 |
M12×1.25 |
100 |
|
100 |
350 |
280 |
240 |
210 |
24 |
8×Φ23 |
502 |
360 |
M12×1.25 |
120 |
|
150 |
450 |
335 |
295 |
265 |
26 |
12×Φ23 |
675 |
400 |
M12×1.25 |
260 |
|
200 |
550 |
405 |
355 |
320 |
30 |
12×Φ25 |
820 |
400 |
M12×1.25 |
300 |
|
250 |
650 |
460 |
410 |
375 |
30 |
12×Φ25 |
970 |
500 |
M20×1.5 |
400 |
|
300 |
750 |
520 |
470 |
435 |
34 |
16×Φ25 |
1145 |
500 |
M20×1.5 |
490 |
|
350 |
850 |
580 |
525 |
485 |
36 |
16×Φ30 |
1280 |
500 |
M20×1.5 |
580 |
|
400 |
950 |
640 |
585 |
545 |
40 |
20×Φ30 |
1450 |
500 |
M20×1.5 |
920 |
BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保温夹套式楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
