Y110X减压稳压阀

主体由阀体、弹簧罩、丝堵、阀芯、活塞套、阀座、限位母和橡胶膜片等零件组成。此阀为常开型弹簧膜片式，阀后压力可调，通过改变截流口，造成压力损失，实现减压。此阀为上进下出，当阀后压力通过压力反馈机构传到橡胶片下和阀芯上，使阀瓣和截流口保持相应位置，当达到调定值截流口阀关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯又打开了截流口进行增压，保证阀后压力不超过调定值，由于P1作用面与P2作用面为1：10，阀后0.1MPa的力可以平衡阀前1MPa的力，故有稳压作用。

Y110X减压稳压阀特点：

工作中既减动压，也减静压，既可水平安装，也可垂直安装，在高层建筑建筑冷热供水系统中完全可以代替分区供水中的分供水箱，在气压罐和变速泵供水系统中是解决高层底部供水压力大的理想产品，安装此阀门可实现代压、等压供水可节水、节能、减小噪音和延长管路及生器具的使用寿命，安装此阀可简化供水系统中的设备，可降低工程造价，此阀更换部分零件，还可以应用在工业生产中需要减压的场合。如：压缩空气、低稳蒸气、油类等。

Y110X减压稳压阀性能：

公称压力(Mpa)	1.0 1.6 2.5	壳体试验压力(Mpa)	1.5 2.4 3.75
密封试验压力(Mpa)	1.0 1.6 2.5	进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.2-0.8 0.2-1.0 0.4-1.6	压力特性偏差(Mpa)	△P2P GB12244-1989
流量特性偏差(Mpa)	P2G GB12244-1989	渗漏量	0
工作温度	0℃-80℃

Y110X减压稳压阀零部件材料表：

零件名称	弹簧罩、阀体、阀盖	橡胶膜片	密封垫	调节弹簧	活塞、缸套	阀杆
材料	灰铸铁、铸钢	尼龙强化橡胶	丁腈橡胶	硅锰钢	不锈钢	铜、不锈钢

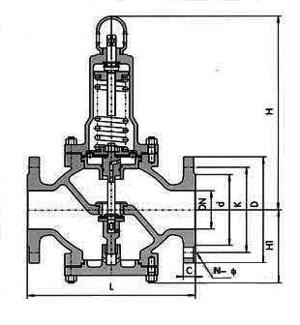

Y110X减压稳压阀：（图）

Y110X减压稳压阀外观尺寸：

型号	尺寸(mm)
Y110X-16 Y110X-16C	管螺纹G	1/2	3/4	1	11/4	11/2	2
	L	100	100	120	150	150	180
	H1	135	135	152	180	196	201
	H2	41	41	45	53	56	58

Y110X减压稳压阀维护保养：

1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。

2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。

3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。

4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。

5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。

6、应对阀门的密封性能进行试验，确保其性能。

7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。

8、如手轮丢失，应及时配齐，而不能够用活扳手代替。

9、填料压盖不允许歪斜或无预紧间隙。

10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。

11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。

12、保温夹套应无凹陷、裂纹。

13、运行中的阀门，避免对其敲打，或者支撑重物等。
