闸阀 燃气平板闸阀
更新：2022/8/11 9:36:46 点击：
- 品牌： 工开阀门
- 型号： Z47WF
产品介绍
Z47WF燃气平板闸阀
专用于天然气、液体石油气煤气、油品等，它以独特的设计、新颖的结构和良好的密封性能彻底解决了阀门因燃气结焦而引起的关不严、开不动等问题，有效地提高了密封性能和使用寿命，真正达到零泄漏。
Z47WF燃气平板闸阀特点：
1.阀体采用铸造结构。
2.阀座采用 O 形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩仅为普通阀门的 1/2，能达到轻松开、关阀门。
3.阀座采用密封面上镶嵌 PTFE，具有 PTFE 对金属和金属对金属的双重密封，PTFE 密封面同时清除闸板脏物的作用。
4.阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
5.阀门在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线。
6.阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
7.采用封闭齿轮转动启闭指示机构，能长期清晰地反映阀门的启闭情况。
8.直埋式阀门外表面采用环氧煤沥青防腐处理，能与管线同寿命。
Z47WF燃气平板闸阀性能：
|
压力等级 |
常温试验压力（MPa） |
适用温度 |
适用介质 |
|||||
|
壳体试验 |
左密封 |
右密封 |
低压气密封 |
普通型 |
抗硫型 |
|||
|
公称压力 |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~121℃或按用户要求 |
石油、天然气、水等非腐蚀性介质 |
含H2S、Co2的石油、天然气、水等腐蚀性介质 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
|
磅级（Lb） |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
|
300 |
7.5 |
5.5 |
5.5 |
0.6 |
||||
Z47WF燃气平板闸阀制造标准：
设计与制造：API 600
法兰尺寸：ANSI B16.5
结构长度：ANSI B16.10
压力~温度：ANSI B16.34
检验与试验：API 598
Z47WF燃气平板闸阀零部件材料表：
|
序号 |
零件名称 |
材料 |
|
1 |
排污堵头 |
25 |
|
2 |
阀体 |
WCB |
|
3 |
闸板 |
16Mn+ENP |
|
4 |
阀座 |
16Mn |
|
5 |
O形圈 |
NBR |
|
6 |
密封圈 |
PTFE |
|
7 |
阀杆螺母 |
ZQAL9-4 |
|
8 |
阀杆 |
1Cr13 |
|
9 |
垫片 |
柔性石墨+1Cr18Ni9 |
|
10 |
阀盖 |
WCB |
|
11 |
双头螺柱 |
35CrMo |
|
12 |
螺母 |
45 |
|
13 |
O形圈 |
NBR |
|
14 |
轴承 |
组件Package |
|
15 |
对开环 |
45 |
|
16 |
内六角螺钉 |
35 |
|
17 |
键 |
45 |
|
18 |
开关指示器 |
PTFE+1Cr18Ni9 |
|
19 |
手轮 |
Q235A |
|
20 |
螺母 |
35 |

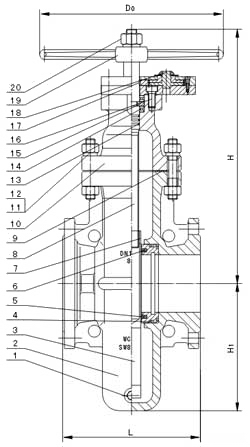

Z47WF燃气平板闸阀结构：（图）
Z47WF燃气平板闸阀外观尺寸：
|
DN |
NPS |
法兰 |
对焊 |
手动 |
||
|
L |
L1 |
H |
H1 |
D0 |
||
|
25 |
1 |
165 |
- |
85 |
228 |
180 |
|
32 |
11/4 |
165 |
- |
103 |
231 |
180 |
|
40 |
11/2 |
178 |
- |
115 |
240 |
250 |
|
50 |
2 |
178 |
216 |
130 |
255 |
250 |
|
65 |
21/2 |
190 |
241 |
160 |
355 |
300 |
|
80 |
3 |
203 |
283 |
180 |
360 |
300 |
|
100 |
4 |
229 |
305 |
214 |
400 |
300 |
|
125 |
5 |
254 |
381 |
257 |
460 |
350 |
|
150 |
6 |
267 |
403 |
300 |
500 |
350 |
|
200 |
8 |
292 |
419 |
388 |
570 |
350 |
|
250 |
10 |
330 |
457 |
475 |
680 |
400 |
|
300 |
12 |
356 |
502 |
547 |
750 |
450 |
|
350 |
14 |
381 |
572 |
625 |
875 |
450 |
|
400 |
16 |
406 |
610 |
712 |
1000 |
500 |
|
450 |
18 |
432 |
660 |
785 |
1130 |
500 |
|
500 |
20 |
457 |
711 |
880 |
1200 |
600 |
|
600 |
24 |
508 |
813 |
1045 |
1420 |
800 |
|
700 |
28 |
610 |
914 |
1190 |
1650 |
800 |
|
800 |
32 |
660 |
914 |
1360 |
1880 |
1000 |
|
900 |
36 |
771 |
1016 |
1510 |
2100 |
1000 |
|
1000 |
40 |
811 |
- |
1715 |
2300 |
1200 |
Z47WF燃气平板闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
