闸阀 钢制楔式闸阀
更新：2022/8/30 14:48:37 点击：
- 品牌： 工开阀门
- 型号： Z40H、Z40Y、Z40W
产品介绍
Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀
手动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为不锈钢、硬质合金，工作压力 4.0~6.3MPa，阀体材料为碳素钢（Z40H-40~63 Z40H-40Q Z40Y-40~63）、铬钼钢（Z40Y-40I~63I）、铬镍钛不锈钢（Z40W-40P）、铬镍钼钛不锈钢（Z40Y-40R）的闸阀。
Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀性能：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
Z40H-40 |
40 |
4.0 |
≤ 425 |
水、蒸汽、油品 |
|
Z40H-63 |
63 |
6.3 |
||
|
Z40H-40Q |
40 |
4.0 |
||
|
Z40Y-40 |
40 |
4.0 |
||
|
Z40Y-63 |
63 |
6.3 |
||
|
Z40Y-40I |
40 |
4.0 |
≤ 550 |
蒸汽、油品 |
|
Z40Y-63I |
63 |
6.3 |
||
|
Z40W-40P |
40 |
4.0 |
≤ 150 |
弱腐蚀性介质 |
|
Z40W-40P |
40 |
4.0 |
||
|
Z40Y-40R |
40 |
4.0 |
腐蚀性介质 |
|
|
Z40Y-40R |
40 |
4.0 |
Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
闸杆 |
密封面 |
填料 |
|
|
Z40H-40 |
碳素钢 |
铬不锈钢 |
堆焊铁基合金 |
石棉石墨或柔性石棉 |
|
Z40H-63 |
||||
|
Z40H-40Q |
||||
|
Z40Y-40 |
堆焊硬质合金 |
|||
|
Z40Y-63 |
||||
|
Z40Y-40I |
铬钼钢 |
铬钼钢 |
堆焊铁基合金 |
石棉石墨或柔性石墨 |
|
Z40Y-63I |
||||
|
Z40W-40P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
本体材料 |
聚四氟乙烯 |
|
Z40W-40P |
堆焊硬质合金 |
|||
|
Z40Y-40R |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |
本体材料 |
|
|
Z40Y-40R |
堆焊硬质合金 |
|||

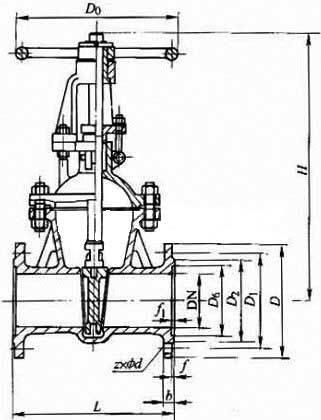

Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀结构：（图）
Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
D8 |
b |
z×ød |
H |
H1 |
D0 |
重量 / kg |
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
4×ø14 |
256 |
438 |
240 |
29 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4×ø14 |
275 |
452 |
240 |
33 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4×ø18 |
285 |
530 |
280 |
46 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4×ø18 |
320 |
620 |
320 |
63 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4×ø18 |
371 |
438 |
240 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8×ø18 |
393 |
452 |
240 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8×ø18 |
455 |
530 |
280 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8×ø23 |
551 |
620 |
320 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8×ø25 |
634 |
765 |
360 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8×ø25 |
708 |
845 |
360 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12×ø30 |
858 |
1041 |
400 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12×ø34 |
1015 |
1244 |
450 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16×ø34 |
1145 |
1474 |
560 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
52 |
16×ø34 |
1280 |
1663 |
640 |
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
16×ø41 |
1450 |
1886 |
720 |
849 |
Z40H、Z40Y、Z40W 型 PN40、PN63 钢制楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
