止回阀控缓闭止回阀

更新：2022/9/5 10:20:18 点击：

品牌：工开阀门
型号： KD741X

产品介绍

KD741X自动保压液控缓闭止回阀

是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、电力、给排水等各类泵站的水泵出口，代替止回阀和闸阀的作用。工作时，该阀与管道主机配合，按照水力过渡过程原理，通过预设的启闭程序，实现管路的可靠截止，有效消除管路水锤，起到保护管路系统安全的作用。

KD741X自动保压液控缓闭止回阀特点：

1、本阀的驱动系统为中同压两级驱动装置，该装置体积小而蝶阀启闭速度的调控范围大，初开启段为高压小流量控制，使蝶阀开启瞬间状态平缓，无剧烈波动，完全消除系统内的水锤隐患，然后将切入较快的转动角速度，液压缸将以设定的理想推力与速度将蝶板平稳打开。
2、本蝶阀的安装位置通常为横向卧式，蝶板偏离位置的合理摆放可使蝶板充分利用管道内的动水力矩驱动蝶板的顺利关闭，本阀的安装位置将体现动水力矩与重锤力矩的共同作用效果，随着关闭转角的逐步完成，动水力矩将趋于减小，重锤力矩将使关闭瞬间变的缓慢而平稳，从而严格杜绝了水锤现象的发生，零泄漏的密封效果将在这一合理严密的控制系统中得以可靠实现。
3、本阀的电液控制系统具有远程控制功能，蝶板任意速度的开启与关闭以及任意位置的锁定均可通过设计合理的各类液压控制阀轻松实现。
4、本阀配有手动油泵，在系统因故而断电时仍可正常关闭或打开蝶阀。

KD741X自动保压液控缓闭止回阀性能：

型号	公称压力PN/Mpa	试验压力/Mpa		适用温度/℃	适用介质
		壳体试验	密封试验
KD741X-2.5V	0.25	0.375	0.275	≤65	水
KD741X-6V	0.6	0.9	0.99
KD741X-10V	1.0	1.5	1.1

KD741X自动保压液控缓闭止回阀零部件材料表：

型号	阀体	蝶板	蝶板密封圈	阀杆	阀座	填料
零件名称	灰铸铁	球墨铸铁	丁腈橡胶	铬不锈钢	铜合金	O型橡胶圈

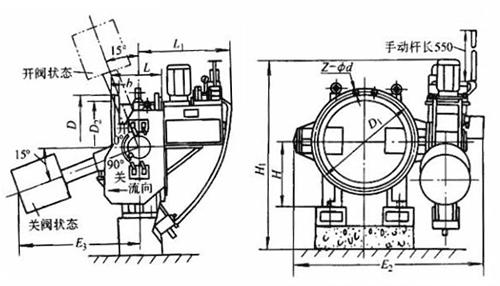

KD741X自动保压液控缓闭止回阀结构：（图）

KD741X自动保压液控缓闭止回阀外观尺寸：

型号	公称通径DN/mm	尺寸/mm								重量/kg
KD741X-2.5V	公称通径DN/mm	D	b	Z-φd	L	L1	E2	E3	H
KD741X-2.5V	2000	2190	50	48-φ30	950	930	3623	1860	1150	6170
KD741X-6V	1200	1405	40	32-φ33	630	800	2600	1355	710	4200
	1400	1630	57	32-φ36	710	800	2825	1355	820	4900
	1600	1830	63	36-φ36	790	890	3141	1355	920	5900
	1800	2045	65	40-φ39	870	890	3423	1760	1035	6300
KD741X-10V	500	670	30	20-φ25	350	800	1442	920	420	1500
	600	780	36	20-φ30	390	800	1634	1200	440	1800
	700	895	40	24-φ30	430	800	1728	1200	500	2000
	800	1010	44	24-φ34	470	800	2000	120	510	2500
	900	1110	46	28-φ34	510	800	2130	1200	570	3000
	1000	1220	50	32-φ40	550	800	2140	1300	620	3000
