D971X电动软密封蝶阀
是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动软密封蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
D971X电动软密封蝶阀特点：
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
D971X电动软密封蝶阀制造标准：
|
设计标准 |
GB/T2238-1989 |
|
法兰连接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
结构长度 |
GB/T12221-1989 |
|
压力试验 |
GB/T13927-2000；JB/T9092-1999 |
D971X电动软密封蝶阀技术参数：
|
公称通径DN(mm) |
50～1200 |
|
公称压力 |
PN1.0、1.6MPa |
|
法兰标准 |
JB/T79、GB/T9113、HG20594-97 |
|
连接形式 |
法兰式、对夹式 |
|
阀板形式 |
垂直板式 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量 |
按GB/T4213-92，为Kv值的10-4 |
|
基本误差 |
±2.5% |
|
回差 |
±2.5% |
|
死区 |
1% (可调) |
|
可调范围 |
50:1 |
|
配置执行机构 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
D971X电动软密封蝶阀零部件材料表：
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |
D971X电动软密封蝶阀结构：（图）

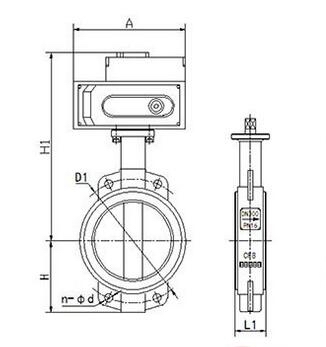

D971X电动软密封蝶阀外观尺寸：
|
DN |
L |
H |
H1 |
A |
B |
ФD |
||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||
|
50 |
43 |
77 |
443 |
125 |
125 |
88 |
99 |
99 |
|
65 |
46 |
85 |
463 |
125 |
125 |
108 |
118 |
118 |
|
80 |
46 |
95 |
483 |
125 |
125 |
124 |
132 |
132 |
|
100 |
52 |
105 |
498 |
125 |
125 |
144 |
156 |
156 |
|
125 |
56 |
129 |
682 |
325 |
245 |
174 |
184 |
184 |
|
150 |
56 |
132 |
736 |
325 |
245 |
199 |
211 |
211 |
|
200 |
60 |
165 |
800 |
325 |
245 |
254 |
266 |
266 |
|
250 |
68 |
197 |
895 |
363 |
313 |
309 |
319 |
319 |
|
300 |
78 |
234 |
956 |
363 |
313 |
363 |
370 |
370 |
|
350 |
78 |
283 |
1029 |
363 |
313 |
413 |
429 |
429 |
|
400 |
102 |
325 |
1103 |
363 |
313 |
463 |
480 |
480 |
|
450 |
114 |
369 |
1186 |
465 |
469 |
518 |
530 |
548 |
|
500 |
127 |
404 |
1280 |
546 |
431 |
568 |
582 |
609 |
|
600 |
154 |
470 |
1321 |
546 |
556 |
667 |
682 |
720 |
|
700 |
165 |
503 |
1431 |
546 |
556 |
772 |
794 |
794 |
|
800 |
190 |
571 |
1542 |
546 |
556 |
878 |
901 |
901 |
|
900 |
203 |
621 |
1800 |
617 |
706 |
978 |
1001 |
1001 |
|
1000 |
216 |
702 |
2363 |
632 |
706 |
1078 |
1112 |
1112 |
|
1200 |
254 |
818 |
2583 |
632 |
706 |
1295 |
1328 |
1328 |
D971X电动软密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
