截止阀 角式截止阀
更新：2022/7/26 12:01:10 点击：
- 品牌： 工开阀门
- 型号： J47Y,J67Y
产品介绍
J47Y,J67Y平衡角式截止阀
采用复合填料，密封可靠，磨擦力小。密封采用活阀座结构。堆焊硬质合金。阀门可安装在水平或垂直的管道上。
J47Y,J67Y平衡角式截止阀特点：
参考API及有关标准化设计而成，结构新颖。
阀瓣有数个孔和上腔相通，达到上下压力自平衡。
采用复合填料，密封可靠。
密封采用活阀座结构，堆焊硬质合金。
阀门可安装在水平和垂直的管道上。
J47Y,J67Y平衡角式截止阀制造标准：
法兰标准：GB12235-1994、GB/T9113-2000。
结构长度：GB/T15188.1-1994、GB/T12221-1989
阀门试验：GB/T13927-1992。
J47Y,J67Y平衡角式截止阀技术参数：
|
技术参数 |
压力等级（MPa） |
||||||
|
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
||
|
公称压力（MPa） |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
|
|
试验压力（MPa） |
强度 |
24.0 |
30.0 |
37.5 |
48 |
52.5 |
60 |
|
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
|
|
适用介质 |
水、油品、天然气等 |
||||||
|
工作温度 |
-29～120℃ |
||||||

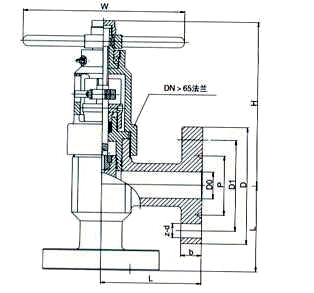

J47Y,J67Y平衡角式截止阀结构：（图）
J47Y,J67Y平衡角式截止阀外观尺寸：
L/J47Y平衡角式截止阀
|
公称压力（MPa） |
公称通径（mm） |
尺寸（mm） |
||||||||
|
DO |
P |
D1 |
D |
L |
b |
Z-d |
H |
W |
||
|
16.0 |
25 |
22 |
50.80 |
101.5 |
150 |
210 |
35 |
4-26 |
243 |
220 |
|
32 |
28 |
60.32 |
111 |
160 |
260 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
68.28 |
124 |
180 |
305 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
300 |
42 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
330 |
48 |
8-30 |
383 |
320 |
|
|
25.0 |
25 |
22 |
50.80 |
101.5 |
150 |
210 |
35 |
4-26 |
243 |
220 |
|
32 |
28 |
60.32 |
111 |
160 |
260 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
69.28 |
124 |
180 |
305 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
300 |
44 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
330 |
50 |
8-30 |
383 |
320 |
|
J47Y,J67Y平衡角式截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
