蝶阀 超高温蝶阀
更新：2022/9/7 12:05:45 点击：
- 品牌： 工开阀门
- 型号： GD941W
产品介绍
GD941W双水冷式超高温蝶阀
采用 碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层 耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。
GD941W双水冷式超高温蝶阀特点：
应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。
GD941W双水冷式超高温蝶阀性能：
|
公称压力PN/Mpa |
适用介质 |
冷却水温度/℃ |
冷却水流量/(m/h) |
冷却水压力/Mpa |
适用温度/℃ |
阀门启闭速度/s |
|
|
进口 |
出口 |
||||||
|
0.05 |
烟气 |
≤33 |
≤33 |
20 |
0.45-0.5 |
≤600 |
40 |
GD941W双水冷式超高温蝶阀零部件材料表：
|
零件名称 |
阀体 |
蝶板 |
阀杆 |
填料 |
|
材料 |
Q235A+水冷层 |
Q235A+水冷层 |
耐热不锈钢 |
柔性石墨 |

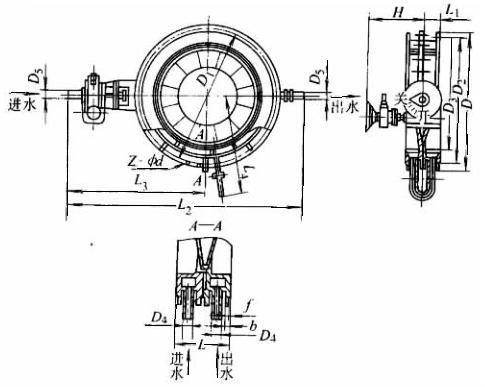

GD941W双水冷式超高温蝶阀结构：（图）
GD941W双水冷式超高温蝶阀外观尺寸：
|
公称通径DN/mm |
尺寸/mm |
涡轮箱型号 |
重量/kg |
||||||||
|
D |
D1 |
L |
L1 |
L2 |
H |
f |
b |
Z-φd |
|
|
|
|
1000 |
1375 |
1320 |
360 |
230 |
2540 |
560 |
5 |
30 |
32-φ30 |
CDsl9-F25 |
2425 |
|
1200 |
1630 |
1560 |
360 |
230 |
2740 |
560 |
5 |
30 |
36-φ36 |
2843 |
|
|
1400 |
1790 |
1730 |
380 |
230 |
2940 |
560 |
5 |
34 |
40-φ30 |
|
|
GD941W双水冷式超高温蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
