截止阀 不锈钢截止阀
更新：2022/9/2 9:45:21 点击：
- 品牌： 工开阀门
- 型号： J41H
产品介绍
J41H/J41N/J41Y截止阀
手轮顺时针方向转时,阀杆向下移动，阀瓣下降使密封面密合，将通路切断.逆转时则开启,阀杆提到高点上密封起用。本阀门增加了一个上密封.在阀门开启状态时，与填料一起两层密封作用,并对填料有一定的保护作用本阀门采用尼龙制品作密封面,填料为软成形填料，上密封也为软材质,密封性能较好。
J41H/J41N/J41Y截止阀特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
J41H/J41N/J41Y截止阀性能：
|
压力等级 |
常温试验压力（Mpa) |
|||||
|
壳体 |
密封 |
低气压密封 |
||||
|
公称压力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
|||
|
4.0 |
6.0 |
4.4 |
0.6 |
|||
|
适用温度 |
-40~+80℃ |
|||||
|
适用介质 |
天然气， 液化石油气等 |
|||||
J41H/J41N/J41Y截止阀零部件材料表：
|
零 件 名 称 |
材 料 |
|
阀 体 阀 盖 |
碳 素 钢 WCB |
|
阀 杆 |
铬 不 锈 钢 Cr13 |
|
阀 瓣 |
25# 密 封 面 尼 龙 1010 |
|
阀 杆 螺 母 |
青 铜 |
|
填 料 |
增强聚四氟乙烯成形 |
|
垫 片 |
XB450 |
|
手 轮 |
球 墨 铸 铁 |

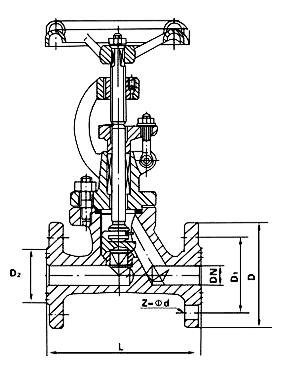

J41H/J41N/J41Y截止阀结构：（图）
J41H/J41N/J41Y截止阀外观尺寸：
|
DN |
L |
D |
b |
f |
z-d |
H |
D0 |
|
15 |
130 |
95 |
16 |
2 |
4-*14 |
207 |
120 |
|
20 |
150 |
105 |
16 |
2 |
4-*14 |
217 |
120 |
|
25 |
160 |
115 |
16 |
2 |
4-*14 |
219 |
120 |
|
32 |
190 |
135 |
18 |
2 |
4-*18 |
280 |
160 |
|
40 |
200 |
145 |
18 |
3 |
4-*18 |
330 |
200 |
|
50 |
230 |
160 |
20 |
3 |
4-*18 |
350 |
240 |
|
65 |
290 |
180 |
22 |
3 |
8-*18 |
400 |
280 |
|
80 |
310 |
195 |
22 |
3 |
8-*18 |
430 |
320 |
|
100 |
350 |
135 |
24 |
3 |
8-*23 |
465 |
360 |
|
125 |
400 |
270 |
28 |
3 |
8-*25 |
558 |
400 |
|
150 |
480 |
300 |
30 |
3 |
8-*25 |
611 |
400 |
|
200 |
600 |
360 |
34 |
3 |
12-*25 |
710 |
450 |
J41H/J41N/J41Y截止阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
