闸阀 波纹管闸阀
更新：2022/8/30 15:08:53 点击：
- 品牌： 工开阀门
- 型号： WZ40H-40
产品介绍
WZ40H-40 型波纹管闸阀
手动驱动、法兰式连接、明杆楔式弹性闸板结构，阀座密封面材料为不锈钢、公称压力 PN40、阀体材料为碳素钢的波纹管闸阀。
WZ40H-40 型波纹管闸阀特点：
纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统，特别适用于易燃、易爆、有毒及贵重介质的管路。
WZ40H-40 型波纹管闸阀性能：
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|
WZ40H-40 |
40 |
4.0 |
≤ 425 |
无腐蚀性介质 |
WZ40H-40 型波纹管闸阀零部件材料表：
|
型号 |
材料 |
||||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
波纹管 |
|
|
WZ40H-40 |
碳素钢 |
铬不锈钢 |
铬不锈钢或碳钢堆焊硬质合金 |
柔性石墨或夹不锈钢丝柔性石墨 |
奥氏体不锈钢 |

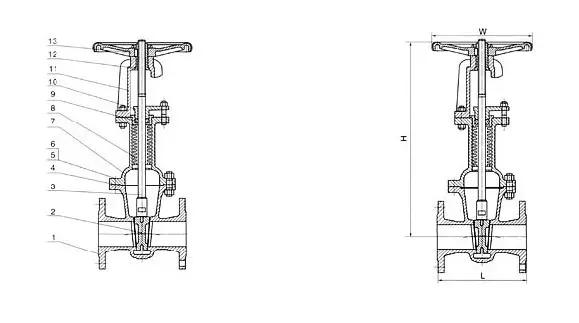

WZ40H-40 型波纹管闸阀结构：（图）
WZ40H-40 型波纹管闸阀外观尺寸：
|
DN |
H |
L |
W |
t |
d |
G |
C |
D |
z×ød1 |
|
20 |
311 |
152.5 |
110 |
16 |
20 |
43 |
82.5 |
120 |
4×ø18 |
|
25 |
442 |
165 |
150 |
17.5 |
25 |
51 |
89 |
125 |
4×ø18 |
|
40 |
509 |
190.5 |
150 |
21 |
42 |
73 |
114.5 |
155 |
4×ø22 |
|
50 |
624 |
216 |
200 |
22.4 |
51 |
92 |
127 |
165 |
8×ø19 |
|
80 |
744 |
283 |
250 |
28.5 |
76 |
127 |
168 |
210 |
8×ø22 |
|
100 |
906 |
305 |
250 |
31.8 |
102 |
157 |
200 |
254 |
8×ø22 |
|
150 |
1148 |
403 |
350 |
36.6 |
152 |
216 |
270 |
318 |
12×ø22 |
|
200 |
1404 |
419 |
400 |
41.2 |
203 |
270 |
330 |
381 |
12×ø25 |
|
250 |
1724 |
457 |
450 |
47.8 |
254 |
324 |
387.5 |
444 |
16×ø29 |
WZ40H-40 型波纹管闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
