蝶阀 手动对夹衬氟蝶阀
更新：2022/8/5 13:45:08 点击：
- 品牌： 工开阀门
- 型号： D71F46
产品介绍
D71F46手动对夹衬氟蝶阀
广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
D71F46手动对夹衬氟蝶阀特点：
1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节；
2、四级加载弹性密封，绝对保证了阀门内、外的零泄漏；
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈；
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合；
c、轴的径向采用O型圈与金属垫的组合；
d、阀座镶在有弹性条的阀体的槽内；
3、采用可调弹性弹子定位。定位准确，结构简单。
D71F46手动对夹衬氟蝶阀制造标准：
|
设计标准 |
GB12238 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
GB/T13927 |
|
驱动方式 |
蜗轮、手动、电动、气动 |
D71F46手动对夹衬氟蝶阀零部件材料表：
|
零件名称 |
材料 |
|
上下阀体 |
铸铁、铸钢、不锈钢、衬F46、F4 |
|
阀座 |
铸钢 |
|
带杆蝶板 |
铸钢、不锈钢、衬F46、F4 |
|
填料 |
F4 |
|
衬垫 |
硅橡胶 |
|
蜗轮手柄 |
球墨铸铁 |

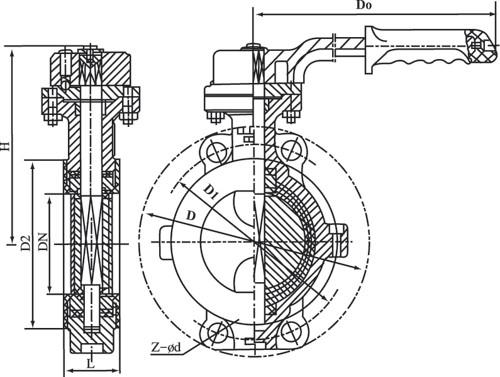

D71F46手动对夹衬氟蝶阀结构：（图）
D71F46手动对夹衬氟蝶阀外观尺寸：
|
公称通经 |
外形尺寸（mm） |
||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
40 |
33 |
145 |
110 |
85 |
3 |
16 |
4-φ18 |
|
50 |
43 |
152 |
120.5 |
92 |
3 |
16 |
4-φ18 |
|
65 |
46 |
178 |
139.5 |
105 |
3 |
18 |
4-φ18 |
|
80 |
46 |
190 |
152.5 |
127 |
3 |
19 |
4-φ18 |
|
100 |
52 |
229 |
190.5 |
157 |
3 |
24 |
8-φ18 |
|
125 |
56 |
254 |
216 |
186 |
3 |
24 |
8-φ18 |
|
150 |
56 |
279 |
241.5 |
216 |
3 |
26 |
8-φ23 |
|
200 |
60 |
343 |
298.5 |
270 |
3 |
29 |
8-φ23 |
D71F46手动对夹衬氟蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
