蝶阀 气动蝶阀
更新：2022/9/7 15:02:53 点击：
- 品牌： 工开阀门
- 型号： D641X-16
产品介绍
D641X-16气动蝶阀：
专门用于粉体，颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体，颗粒物料的应用场合，特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体，颗粒物料处理系统中，蝴蝶阀常常被安装在料斗，筒仓，螺旋输送机出口以及气送管路上。根据应用要求，可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点。有手动、电动、气动、齿轮马达带动等驱动装置，可互为调换。
D641X-16气动蝶阀特点：
紧凑的结构、超轻的重量，使您安装使用更加方便；工业化的设计加上复合阀板的使用提供了密封效果和长的使用寿命。
主要型号有：φ150型-φ350型等七种规格。
D641X-16气动蝶阀技术参数：
|
型号 |
D641X-16 |
|
|
公称通径(mm) |
DN150-DN350 |
|
|
压力(Mpa) |
0.2 |
|
|
主要零件 |
阀体 |
压铸铝合金 |
|
阀板 |
碳钢内衬板，覆以耐磨高分子材料 |
|
|
密封圈 |
耐磨橡胶 |
|
|
适用介质 |
水泥、泥浆、粉体 |
|
|
适用温度(℃) |
-15-100 |
|
|
气动执行器 |
型号 |
CP、GT系列、AT系列 |
|
压力(Mpa) |
0.4-0.7 |
|

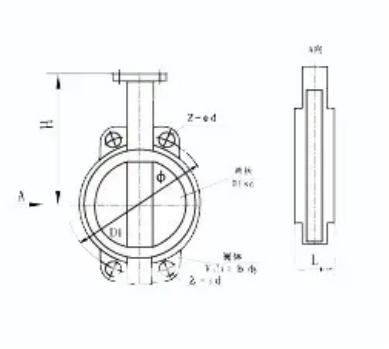

D641X-16气动蝶阀结构：（图）
D641X-16气动蝶阀外观尺寸：
|
MODEL |
￠A |
￠B |
￠C |
￠D |
n-￠d |
H |
L |
L1 |
|
BVF100 |
95 |
180 |
220 |
105 |
4-14 |
330 |
77 |
40 |
|
BVF150 |
150 |
200 |
228 |
163 |
4-14 |
370 |
77 |
40 |
|
BVF200 |
200 |
250 |
278 |
213 |
4-14 |
420 |
77 |
40 |
|
BVF250 |
250 |
300 |
328 |
263 |
8-14 |
470 |
77 |
40 |
|
BVF300 |
300 |
350 |
378 |
313 |
8-14 |
520 |
77 |
40 |
|
BVF350 |
350 |
400 |
440 |
363 |
8-14 |
600 |
85 |
40 |
|
BVF400 |
400 |
470 |
530 |
413 |
8-14 |
650 |
85 |
40 |
D641X-16气动蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
