止回阀 低温止回阀
更新：2022/8/17 11:26:32 点击：
- 品牌： 工开阀门
- 型号： DH44Y
产品介绍
DH44Y低温旋启式止回阀
适用于介质单向流动的管路上，阻止介质回流，以防发生事故。主要用于LO2、LN2、LAr、LNG、LC2H4、乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气、液化石油产品等各类系统中防止介质回流。
DH44Y低温旋启式止回阀特点：
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
DH44Y低温旋启式止回阀性能：
|
型号 |
公称压力PN(Lb) |
常温试验压力 |
低温密封试验压力(MPa) |
工作温度及适用介质 |
|||
|
壳体 |
密封 |
||||||
|
DH44Y-150（Lb） |
150 |
3.0 |
0.6 |
0.6 |
-46℃ |
-101℃ |
-196℃ |
|
DH44Y-300（Lb） |
300 |
7.5 |
0.6 |
0.6 |
|||
|
DH44Y-600（Lb） |
600 |
15.0 |
0.6 |
0.6 |
|||
DH44Y低温旋启式止回阀零部件材料表：
|
零件名称 |
阀体、阀盖、阀瓣、摇杆 |
销轴、螺母 |
双头螺母 |
密封面 |
填料 |
|
材料 |
A352-LCB、A352-LC3、A351-CF8 |
A182-F304 |
Cr-Mo钢 |
钴基合基 |
聚四氟乙烯 |

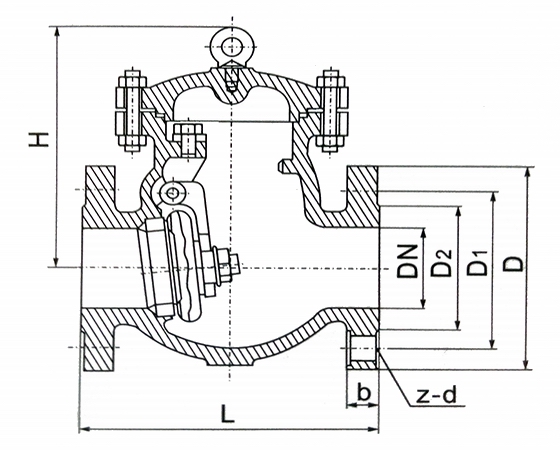

DH44Y低温旋启式止回阀结构：（图）
DH44Y低温旋启式止回阀外观尺寸：
|
公称通径 |
尺寸 |
||||||||
|
mm |
in |
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
H |
|
DH44Y-150Lb |
|||||||||
|
50 |
2 |
203 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
180 |
|
80 |
3 |
241 |
192 |
152.5 |
127 |
19 |
1.6 |
4-19 |
190 |
|
100 |
4 |
297 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
203 |
|
125 |
5 |
330 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
229 |
|
150 |
6 |
356 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
257 |
|
200 |
8 |
495 |
342 |
298.5 |
270 |
29 |
1.6 |
8-22 |
292 |
|
250 |
10 |
622 |
406 |
362 |
324 |
31 |
1.6 |
12-25 |
355 |
|
300 |
12 |
698 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
396 |
DH44Y低温旋启式止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
