止回阀 衬氟止回阀
更新：2022/8/19 9:28:12 点击：
- 品牌： 工开阀门
- 型号： H41F46
产品介绍
H41F46衬氟止回阀
适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。其主要作用是防止介质倒流。
H41F46衬氟止回阀制造标准：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113、HG20592-97
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
H41F46衬氟止回阀零部件材料表：
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
阀瓣/阀杆 |
35 |
1Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|||||
|
4 |
紧固螺栓 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
5 |
螺母 |
WCB |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||

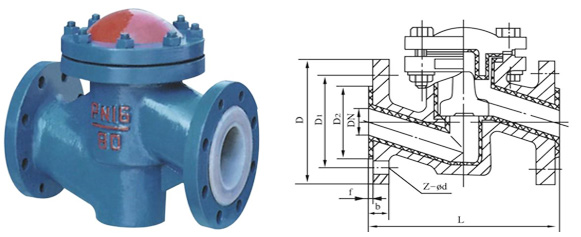

H41F46衬氟止回阀结构：（图）
H41F46衬氟止回阀外观尺寸：
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN |
NPS |
L |
D |
f |
b |
Z-Φd |
Do |
H |
WT(Kg) |
|
|
PN0.6Pa |
||||||||||
|
15 |
1/2 |
130 |
80 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
|
20 |
3/4 |
150 |
90 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
|
25 |
1 |
160 |
100 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
|
32 |
11/4 |
180 |
120 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
|
40 |
11/2 |
200 |
130 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
|
50 |
2 |
230 |
140 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
|
65 |
21/2 |
290 |
160 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
|
80 |
3 |
310 |
185 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
|
100 |
4 |
350 |
205 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
|
125 |
5 |
400 |
235 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
|
150 |
6 |
480 |
260 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
|
200 |
8 |
495 |
315 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
|
250 |
10 |
622 |
370 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
|
|
300 |
12 |
698 |
435 |
4 |
24 |
12-Φ23 |
540 |
265 |
185 |
|
|
350 |
14 |
787 |
485 |
4 |
26 |
12-Φ23 |
585 |
300 |
215 |
|
|
400 |
16 |
914 |
535 |
4 |
28 |
16-Φ23 |
635 |
360 |
244 |
|
|
450 |
18 |
978 |
590 |
4 |
28 |
16-Φ23 |
680 |
385 |
276 |
|
|
500 |
20 |
978 |
640 |
4 |
30 |
16-Φ23 |
740 |
415 |
315 |
|
H41F46衬氟止回阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
