减压阀 支管式减压阀
更新：2022/9/19 11:56:52 点击：
- 品牌： 工开阀门
- 型号： YZ11X
产品介绍
YZ11X 支管式减压阀
出口压力作用在隔膜地面的阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量为入口压力变化量的8％）；当下游用水时，出口压力下降，弹簧推出隔膜，打开减压阀。水流连续流通一阵候，减压阀的开启产生自阻尼效应，使启闭动作趋于平衡。主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。它可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可保护水龙头和其它水器具。
YZ11X 支管式减压阀特点：
支管式减压阀性能可靠、经久耐用，耐脏防水垢，不需过滤器，不需旁通管，配管非常其简单，能节省大量空间和成本。出口压力精密可调，在一般场合下出口压力不受进口压力的影响(出口压力的变化量是8%)。较好的水力特性，可满足多种减压要求，特别适用于支管减压系统。
YZ11X 支管式减压阀性能：
|
公称压力(Mpa) |
1.0 |
1.6 |
|
壳体试验压力(Mpa)* |
1.5 |
2.4 |
|
密封试验压力(Mpa) |
1.0 |
1.6 |
|
进口压力(Mpa) |
1.0 |
1.6 |
|
出口压力范围(Mpa) |
0.05-0.55 |
0.05-0.8 |
|
压力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|
|
渗漏量 |
0 |
|
|
工作温度 |
0℃-80℃ |
|
YZ11X 支管式减压阀零部件材料表：
|
零件名称 |
零件材料 |
|
阀体 |
铜合金 |
|
阀盖 |
铜合金 |
|
阀瓣 |
铜合金 |
|
O型圈 |
丁腈橡胶 |
|
密封圈 |
丁腈橡胶 |
|
膜片 |
夹织物丁腈橡胶 |
|
调节弹簧 |
60Si2Mn |
|
调节螺栓 |
2Cr13 |

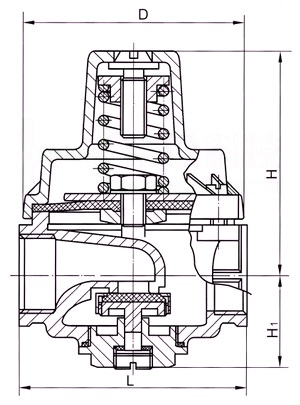

YZ11X 支管式减压阀：（图）
YZ11X 支管式减压阀外观尺寸：
|
公称通径 |
尺寸 |
||||||
|
mm |
in |
D |
H |
H1 |
C |
F |
|
|
10 |
3/8 |
92 |
120 |
48 |
92 |
- |
|
|
15 |
1/2 |
92 |
120 |
48 |
92 |
- |
|
|
20 |
3/4 |
108 |
130 |
55 |
108 |
- |
|
|
25 |
1 |
123 |
160 |
60 |
123 |
- |
|
|
32 |
1 1/4 |
155 |
180 |
77 |
155 |
240 |
|
|
40 |
1 1/4 |
172 |
205 |
84 |
172 |
260 |
|
|
50 |
2 |
198 |
235 |
105 |
198 |
288 |
|
|
65 |
2 1/2 |
215 |
270 |
118 |
215 |
305 |
|
|
80 |
3 |
234 |
300 |
143 |
234 |
330 |
|
|
100 |
4 |
260 |
350 |
120 |
250 |
385 |
|
YZ11X 支管式减压阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
