- 品牌： 工开阀门
- 型号： D363H
产品介绍
D363H焊接式金属硬密封蝶阀
适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。
D363H焊接式金属硬密封蝶阀特点：
1、结构紧凑、体积小、重量轻、操作灵活、使用方便；
2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏；
3、此阀无法兰，对管道和保温包扎带来很大方便和美观；
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
5、传动型式:蜗轮传动、气动传动、电动传动。
D363H焊接式金属硬密封蝶阀制造标准：
|
焊接尺寸 |
GB1224；ANSI B16.25；DIN2559 |
|
结构长度 |
GB/T12221-1989；API609 |
|
压力试验 |
GB/T13927-1992；API598 |
D363H焊接式金属硬密封蝶阀技术参数：
|
公称通径DN（mm） |
DN（100～1200）mm、in4-48 |
|
公称压力PN（MPa） |
强度试验（1.5×PN）密封试验（1.1×PN） |
|
适用温度 |
碳钢：-29℃～425℃，不锈钢：-40℃～600℃ |
|
适用介质 |
水、热水、蒸汽、油品 |
|
焊接标准 |
GB12224、ANSI B16.25、DIN2559 |
|
压力等级 |
ANSI 150LB磅级/PN25 |
|
驱动形式 |
蜗轮传动、气动、电动 |
D363H焊接式金属硬密封蝶阀零部件材料表：
|
阀体 |
碳钢、不锈钢、铬钼钢 |
|
蝶板 |
碳钢、合金钢、铬钼钢 |
|
阀座 |
不锈钢、钴基硬质合金 |
|
轴套 |
不锈钢 |
|
阀杆 |
不锈钢、特殊材料 |
|
填料 |
柔性石墨 |

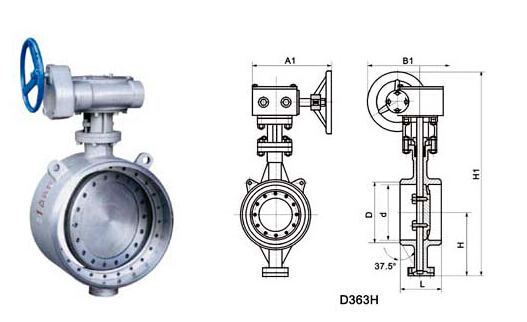

D363H焊接式金属硬密封蝶阀结构：（图）
D363H焊接式金属硬密封蝶阀外观尺寸：
|
公称压力 |
PN1.6 |
||||||||
|
公称通径 |
外形尺寸（参考值） |
重量（kg） |
|||||||
|
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A1 |
B1 |
|
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
|
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
|
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
|
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
|
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
|
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
|
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
|
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
|
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
|
450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
|
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
|
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
|
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|
1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
|
1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|
1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
|
1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|
2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
D363H焊接式金属硬密封蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
