球阀 高压锻钢球阀
更新：2022/8/12 9:57:43 点击：
- 品牌： 工开阀门
- 型号： Q41N
产品介绍
Q41N高压锻钢球阀
主要用于石油，天然气的长距离管线输送和城市煤气管道系统．由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性密封设计结构等。
Q41N高压锻钢球阀特点：
1、所有部件均为锻件
2、采用下装式阀杆，设备倒密封结构
3、采用镶嵌式阀座，阀座背后设备O型圈,确保介质不外漏
4、密封面采用尼龙或聚四氟乙烯，它的磨擦系数通常为巴氏合金的1/3，因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。
Q41N高压锻钢球阀性能：
|
公称压力PN |
16 |
32 |
MPa |
|
强度试验压力PT |
24 |
48 |
MPa |
|
低压密封试验力 |
0.6 |
MPa |
|
|
高压密封试验力 |
17.6 |
35.2 |
MPa |
|
适用介质 |
水、油品、蒸汽 |
||
|
适用温度 |
-40～120℃ |
||
Q41N高压锻钢球阀零部件材料表：
|
零件名称 |
材质 |
|
|
GB |
ASTM |
|
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
尼龙 |
尼龙 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
O形圈 |
四氟 |
四氟 |
|
双头螺栓 |
35CrMoA |
A193-B7 |

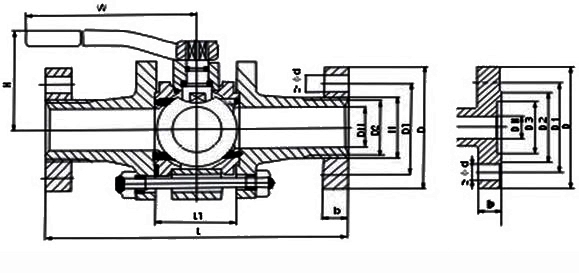

Q41N高压锻钢球阀结构：（图）
Q41N高压锻钢球阀外观尺寸：
|
公称 |
公称 |
主要尺寸 |
||||||||||
|
L |
D |
H |
W |
M |
D2 |
b |
Z-Φd |
|||||
|
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
对焊 |
法兰 |
||||||
|
16.0 |
10 |
210 |
150 |
95 |
90 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
95 |
100 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-18 |
|
|
20 |
240 |
190 |
105 |
110 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
105 |
115 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-18 |
|
|
32 |
300 |
230 |
115 |
150 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-18 |
|
|
40 |
|
260 |
165 |
170 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-26 |
|
|
50 |
400 |
330 |
165 |
200 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-26 |
|
|
65 |
490 |
360 |
200 |
225 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-29 |
|
|
80 |
580 |
380 |
225 |
270 |
200 |
200 |
600 |
M100×3 |
94 |
50 |
6-33 |
|
|
100 |
620 |
430 |
260 |
320 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-36 |
|
|
32.0 |
10 |
210 |
150 |
95 |
90 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-18 |
|
15 |
230 |
170 |
105 |
100 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-18 |
|
|
20 |
240 |
190 |
105 |
110 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-18 |
|
|
25 |
260 |
205 |
115 |
115 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-18 |
|
|
32 |
300 |
230 |
165 |
150 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-22 |
|
|
40 |
350 |
260 |
165 |
170 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-26 |
|
|
50 |
400 |
330 |
200 |
200 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-29 |
|
|
65 |
490 |
360 |
225 |
225 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-33 |
|
|
80 |
580 |
380 |
260 |
270 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-36 |
|
|
100 |
620 |
430 |
300 |
320 |
245 |
245 |
800 |
M155×4 |
|
|
|
|
Q41N高压锻钢球阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
