蝶阀 硬密封电动蝶阀
更新：2022/9/7 15:30:39 点击：
- 品牌： 工开阀门
- 型号： D963H
产品介绍
D963H、D963Y三偏心焊接硬密封电动蝶阀：
采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被用于介质温度≤400℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
D963H、D963Y三偏心焊接硬密封电动蝶阀特点：
1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装、连接可靠。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐(衬F46、GXPP、PO等)。
D963H、D963Y三偏心焊接硬密封电动蝶阀性能：
|
工作压力(MPa) |
0.6~10.0 (PN6-PN100) |
|
|
适用温度(℃) |
≤400℃ |
|
|
适用介质 |
水、油、气、醋酸类、硝酸类等其他介质 |
|
|
材料 |
阀体 |
WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
|
蝶板 |
WCB CF8 CF8 铬钼钢 低温钢 镍合金 Monel Duplex Steel |
|
|
阀杆 |
2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel |
|
|
密封面 |
SS+柔性石墨 不锈钢司太立合金 碳化钨 镍合金 Monel |
|
|
填料 |
柔性石墨 PTFE |
|
D963H、D963Y三偏心焊接硬密封电动蝶阀制造标准：
设计规范： GB/T 12238 API609
结构长度： GB/T 12221 API609 ASME B16.10
法兰连接： GB/T 9113 API609 ASME B16.5 ISO5752
试验与检验：GB/T 13927 API598

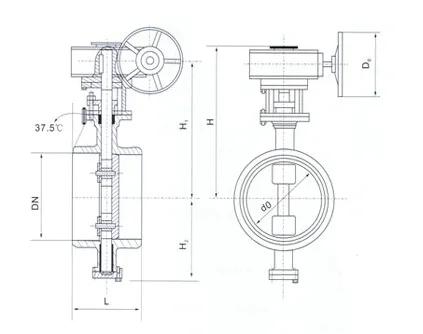

D963H、D963Y三偏心焊接硬密封电动蝶阀结构：（图）
D963H、D963Y三偏心焊接硬密封电动蝶阀外观尺寸：
|
DN |
L |
A2 |
B2 |
E2 |
F2 |
|
80 |
180 |
203 |
125 |
475 |
505 |
|
100 |
190 |
208 |
130 |
475 |
505 |
|
125 |
200 |
218 |
140 |
475 |
505 |
|
150 |
210 |
285 |
155 |
475 |
505 |
|
200 |
230 |
320 |
180 |
475 |
505 |
|
250 |
250 |
349 |
220 |
475 |
505 |
|
300 |
270 |
398 |
250 |
475 |
505 |
|
350 |
290 |
417 |
275 |
475 |
505 |
|
400 |
310 |
455 |
315 |
475 |
505 |
|
450 |
330 |
480 |
340 |
475 |
505 |
|
500 |
350 |
512 |
375 |
566 |
505 |
|
600 |
390 |
562 |
425 |
566 |
545 |
|
700 |
430 |
636 |
490 |
615 |
545 |
|
800 |
470 |
706 |
550 |
615 |
545 |
|
900 |
510 |
756 |
600 |
825 |
520 |
|
1000 |
550 |
816 |
650 |
820 |
545 |
|
1200 |
630 |
944 |
775 |
945 |
545 |
|
1400 |
710 |
1084 |
895 |
945 |
545 |
|
1600 |
790 |
1204 |
1025 |
1140 |
545 |
|
1800 |
870 |
1395 |
1095 |
1337 |
545 |
|
2000 |
950 |
1449 |
1195 |
1337 |
545 |
|
2200 |
1000 |
1569 |
1325 |
1337 |
545 |
|
2400 |
1100 |
1704 |
1445 |
1377 |
715 |
|
2600 |
1190 |
1824 |
1565 |
1443 |
715 |
|
2800 |
1270 |
1944 |
1685 |
1443 |
845 |
|
3000 |
1350 |
2074 |
1815 |
1443 |
845 |
D963H、D963Y三偏心焊接硬密封电动蝶阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
