闸阀 锻钢电动闸阀
更新：2022/8/31 9:23:45 点击：
- 品牌： 工开阀门
- 型号： Z961Y-1500LB
产品介绍
Z961Y-1500LB锻钢电动闸阀
适用于ANSI CLass1500-3500，工作温度在-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
Z961Y-1500LB锻钢电动闸阀性能：
|
壳体材料 |
适用温度/℃ |
适用介质 |
|
ASTM A216 WCB |
≤425 |
蒸汽、水 |
|
ASTM A217 WCl |
≤450 |
|
|
|
|
|
|
ASTM A217 WC9 |
≤590 |
Z961Y-1500LB锻钢电动闸阀制造标准：
1、制造验收技术条件按日本火力发电用阀标准的E101的规定。
2、阀门结构长度按E101的规定。
3、阀体焊接坡口按ANSl B16 25的规定或按用户提供的尺寸。
Z961Y-1500LB锻钢电动闸阀零部件材料表：
|
零件名称 |
材料牌号 |
|||
|
阀体 |
WCB |
WCl |
WC6 |
WC9 |
|
闸板 |
WCB |
WCl |
WC6 |
WC9 |
|
阀盖 |
25 |
15CrMoVA |
12CrMoVA |
12CrMoVA |
|
|
|
|
|
|
|
阀杆 |
38CrMoAlA |
38CrMoAlA |
38CrMoAIA |
38CrMoAIA |
|
|
|
|||
|
填料 |
|
|||
|
|
|
WCB |
WCB |
WCB |
|
|
|
|
||
|
密封环 |
S软钢(增强柔性石墨) |
S软钢 |
F软钢 |
|
|
阀杆螺母 |
zQAL9-4或A439 D2 |
|||

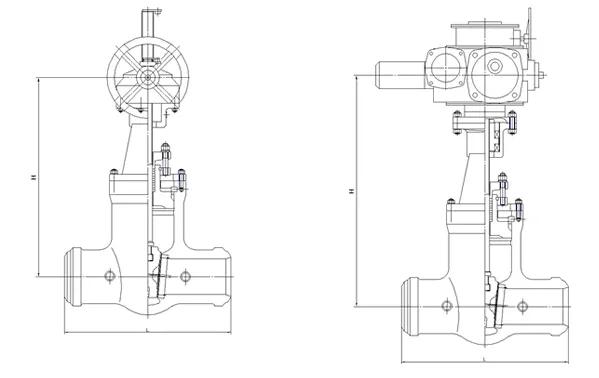

Z961Y-1500LB锻钢电动闸阀结构：（图）
Z961Y-1500LB锻钢电动闸阀外观尺寸：
|
公称通径 |
外形尺寸和连接尺寸 |
|
|||
|
|
|
|
|
||
|
2(1/2) |
56 |
254 |
671 |
200 |
48 |
|
3 |
64 |
305 |
692 |
200 |
58 |
|
4 |
84 |
406 |
790 |
230 |
98 |
|
5 |
1OO |
483 |
875 |
260 |
128 |
|
6 |
126 |
559 |
1055 |
360 |
215 |
|
8 |
158 |
711 |
1148 |
41O |
387 |
Z961Y-1500LB锻钢电动闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
