闸阀 平板闸阀
更新：2022/9/29 16:12:18 点击：
- 品牌： 工开阀门
- 型号： GFZ9
产品介绍
GFZ9/544Y平板闸阀
阀门内部压力相当时：闸板处于闭合状态，阀座表面PTFE密封环形成初始密封，每次阀门开或关时，阀座圈能清洁闸板两侧。对阀门施加管理压力时：压力作用于闸板，迫使它贴近出口阀座上的PTFE环，压缩它直到闸板停在钢制阀座上，这样，就形成了双重密封，首先是PTFE对金属密封，然后是金属对金属密封，阀座也被牢固地推到凹槽，在这一点O形圈阻止任何后部介质流。阀腔压力泄放后，形成进口密封，管道压力作用于进口阀座（4），使其移向闸板，这时形成PTFE对金属的密封，同时，O形圈（5）与阀座凹槽形成紧密的密封。阀门自动泄放多余的压力，当阀腔压力大于管道压力时，由于热膨胀，进口阀座推向凹槽，阀腔内多余的压力在阀座与闸板之间泄放到管道中。
GFZ9/544Y平板闸阀特点：
阀体有铸造和焊接两种结构。
阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使阀门进出口双向密封；并且该结构的启闭力矩 为普通阀门的1/2，能达到轻松开、关阀门。
阀座采用密封面上镶嵌PTFE，具有PTFE对金属和金属对金属的双重密封，PTFE密封面同时 闸板脏物的作用。
金属对金属密封的阀门，阀体外部设有注油脂结构，油脂通过注脂器、阀座进入阀门密封面，使阀门达到零泄漏。
带导流孔阀门的闸板，无论是全开或是全关始终与密封面吻合，密封面得到保护不受介质直接冲刷，从而延长使用寿命。
阀门在全开时，通道平滑为直线，流阻系数较小，无压力损失，可通毛球清扫管线。
本阀门采用带自密封能力的填料结构，无需经常调节，开、关非常轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能可靠，真正达到零泄漏；解决了通用阀门填料处非常容易外漏的弊病。
阀门关闭时能自动卸掉内腔高压（详见工作原理图），保证使用安全。
全封闭结构，防护性能好，可适应全天候要求。
阀门设有指示杆或观察窗以表示阀门的启闭情况。
GFZ9/544Y平板闸阀性能：
|
压力等级 |
常温下试验压力（MPa） |
工作压力（MPa） |
适用温度℃ |
适用介质 |
|||||
|
液体密封 |
气体密封 |
液体壳体 |
低压密封 |
抗硫型 |
基本型 |
||||
|
公称压力（MPa） |
1.6 |
1.76 |
1.76 |
2.4 |
气体 0.5～0.7 |
1.6 |
通用型-29～121 “D”型-46～121 “G”型-29～250 |
含H2O和 Co2≤ 800Mg/Nm 介质 |
非腐蚀性石油、天然气，水等 |
|
2.5 |
2.75 |
2.75 |
2.75 |
2.5 |
|||||
|
4.0 |
4.4 |
4.4 |
6 |
4.0 |
|||||
|
6.4 |
7.04 |
7.04 |
9.6 |
6.4 |
|||||
|
10.0 |
11 |
11 |
15 |
10.0 |
|||||
|
16.0 |
17.6 |
17.6 |
24 |
16.0 |
|||||
|
25.0 |
27.5 |
27.5 |
37.5 |
25.0 |
|||||
|
磅级 （LB） |
150 |
2.3 |
2.3 |
3.1 |
1.93 |
||||
|
300 |
5.52 |
5.52 |
7.58 |
5.06 |
|||||
|
400 |
7.31 |
7.31 |
10.0 |
6.75 |
|||||
|
600 |
11.03 |
11.03 |
15.0 |
10.12 |
|||||
|
900 |
16.54 |
16.54 |
22.4 |
15.19 |
|||||
GFZ9/544Y平板闸阀零部件材料表：
|
零件名称 |
材料 |
|||
|
阀体阀盖 |
WCB |
I |
CF8、CF8M CF3、CF3M |
抗硫WCB |
|
闸板 |
不锈钢板、合金板（表面经特殊处理过或焊接硬质合金） |
40Cr （密封面焊硬质合金） |
304L、316L |
WCB+STL |
|
阀座（密封面） |
橡胶、氟塑料、不锈钢、渗氮钢、硬质合金 |
堆STL |
||
|
阀杆 |
不锈钢 |
318钢 |
318钢 |
318钢 |
|
阀杆螺母 |
铝青铜 |
|||
|
填料 |
膨胀石墨 |
增强氟塑
|
聚四氟乙烯 |
F4、氟橡胶 |
|
O形密封圈 |
丁腈橡胶 |
丁腈橡胶 |
氟橡胶 |
氟橡胶 |

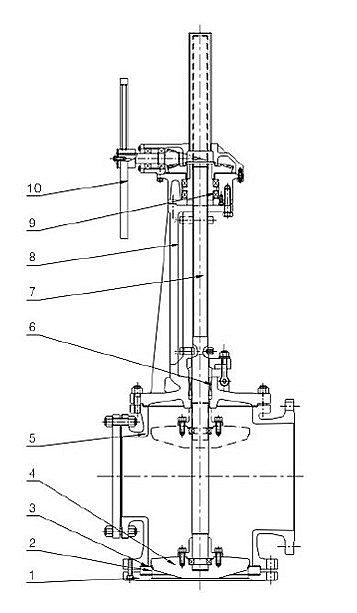

GFZ9/544Y平板闸阀：（图）
GFZ9/544Y平板闸阀外观尺寸：
|
公称PN （MPa） |
尺寸 |
|||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
1.6 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
417 |
452 |
530 |
607 |
614 |
850 |
1060 |
1225 |
1415 |
|
|
D0 |
240 |
240 |
280 |
300 |
300 |
350 |
400 |
450 |
500 |
|
|
重量Kg |
22 |
30 |
44 |
47 |
76 |
96 |
160 |
228 |
300 |
|
|
2.5 |
L |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
|
H |
417 |
452 |
567 |
590 |
756 |
880 |
1041 |
1260 |
1415 |
|
|
D0 |
240 |
240 |
280 |
320 |
320 |
400 |
400 |
450 |
500 |
|
|
重量Kg |
23 |
32 |
46 |
67 |
78 |
112 |
218 |
290 |
324 |
|
|
4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
417 |
452 |
567 |
590 |
776 |
885 |
1065 |
1250 |
1531 |
|
|
D0 |
240 |
240 |
280 |
320 |
350 |
400 |
500 |
550 |
640 |
|
|
重量Kg |
28 |
35 |
47 |
68 |
115 |
150 |
235 |
374 |
550 |
|
|
6.4 |
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H |
505 |
545 |
605 |
665 |
780 |
980 |
1120 |
1332 |
1680 |
|
|
D0 |
280 |
280 |
320 |
400 |
400 |
450 |
550 |
550 |
640 |
|
|
重量Kg |
44 |
64 |
84 |
119 |
174 |
266 |
388 |
500 |
550 |
|
GFZ9/544Y平板闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境]要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联系电话。
