闸阀 电动楔式闸阀
更新：2022/8/26 15:10:13 点击：
- 品牌： 工开阀门
- 型号： Z941T
产品介绍
Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀
电动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为黄铜（Z941T-10）、灰铸铁（Z941W-10）、铬不锈钢（Z941H-10）、球墨铸铁（Z914T-16Q Z941W-16Q），公称压力 PN10~PN63，阀体材料为铸铁的闸阀。
Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀性能：
|
型号 |
PN |
工作压力/MPa |
适用温度/℃ |
适用介质 |
|
Z941T-10 |
10 |
1.0 |
≤200 |
水、蒸汽 |
|
Z941W-10 |
≤100 |
油品 |
||
|
Z941H-10 |
≤200 |
水、蒸汽 |
||
|
Z941T-16Q |
16 |
1.6 |
水、蒸汽 |
|
|
Z941W-16Q |
≤100 |
油品 |
Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀零部件材料表：
|
型号 |
材料 |
|||
|
阀体、阀盖、闸板 |
阀杆 |
密封面 |
填料 |
|
|
Z941T-10 |
灰铸铁 |
碳钢 |
黄铜 |
油浸石棉填料 |
|
Z941W-10 |
灰铸铁 |
|||
|
Z941H-10 |
铬不锈钢 |
柔性石墨 |
||
|
Z941T-16Q |
球墨铸铁 |
碳素钢或铬不锈钢 |
玩转铸铁 |
石棉石墨 |
|
Z941W-16Q |
||||

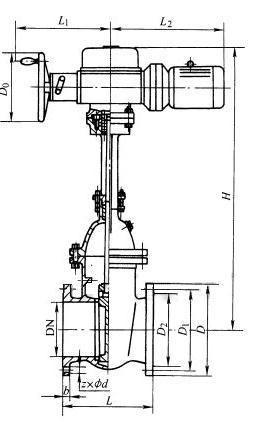

Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀结构：（图）
Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀外观尺寸：
|
DN |
L |
D |
D1 |
D2 |
B |
H |
L1 |
L2 |
z×Φd |
D0 |
重量/kg |
|
100 |
230 |
215 |
180 |
155 |
22 |
653 |
170 |
316 |
8×Φ18 |
200 |
80 |
|
125 |
255 |
245 |
210 |
185 |
24 |
750 |
170 |
324 |
8×Φ18 |
200 |
120 |
|
150 |
280 |
280 |
240 |
210 |
24 |
846 |
170 |
333 |
8×Φ23 |
200 |
140 |
|
200 |
330 |
335 |
295 |
265 |
26 |
940 |
170 |
333 |
8×Φ23 |
200 |
210 |
|
250 |
380 |
390 |
350 |
320 |
28 |
1070 |
325 |
460 |
12×Φ23 |
250 |
285 |
|
300 |
420 |
440 |
400 |
368 |
28 |
1210 |
325 |
460 |
12×Φ23 |
250 |
400 |
|
350 |
450 |
500 |
460 |
428 |
30 |
1310 |
325 |
460 |
16×Φ23 |
250 |
500 |
|
400 |
480 |
565 |
515 |
482 |
32 |
1790 |
408 |
530 |
16×Φ25 |
250 |
700 |
|
450 |
510 |
615 |
565 |
532 |
32 |
1930 |
408 |
530 |
20×Φ25 |
360 |
810 |
|
500 |
540 |
670 |
620 |
585 |
34 |
2103 |
394 |
647 |
20×Φ25 |
360 |
856 |
|
600 |
600 |
780 |
725 |
685 |
36 |
2141 |
394 |
647 |
20×Φ30 |
360 |
1130 |
Z941T、Z941W、Z941H 型 PN10、PN16 铁制电动楔式闸阀维护保养：
1、阀门存放环境需注意，应存放在干燥通风的室内，且堵塞通路两端。
2、阀门应定期检查，并清除其上的污物，涂抹涂防锈油在其表面。
3、安装应用后的阀门，应对其进行定期检修，以确保其正常工作。
4、应查看阀门密封面是否磨损，并根据情况进行维修或更换。
5、检查阀杆和阀杆螺母的梯形螺纹磨损情况、填料是否过时失效等，并进行必要的更换。
6、应对阀门的密封性能进行试验，确保其性能。
7、运行中的阀门应完好，法兰和支架上的螺栓齐全，螺纹无损，没有松动现象。
8、如手轮丢失，应及时配齐，而不能够用活扳手代替。
9、填料压盖不允许歪斜或无预紧间隙。
10、如果阀门使用环境较为恶劣，易受雨雪、灰尘、风沙等污物沾染，则应该为阀杆安装保护罩。
11、阀门上的标尺应保持完整、准确、清晰，阀门的铅封、盖帽。
12、保温夹套应无凹陷、裂纹。
13、运行中的阀门，避免对其敲打，或者支撑重物等。
其它需知，敬请来电13671965985咨询，全天侯为您服务！
定货需知：（备有表格请提供邮箱）
1. 订货前请仔细了解产品手册。
2. 清楚标明产品名称，型号，材质。
3. 标明现场工况：介质，温度，环境要求。
4. 产品连接方式，启闭操作方式。
5. 定制数量，恰谈时确定的样图（L/H）。
6. 收货单位，收货人，地址，收验时间，联电话。
